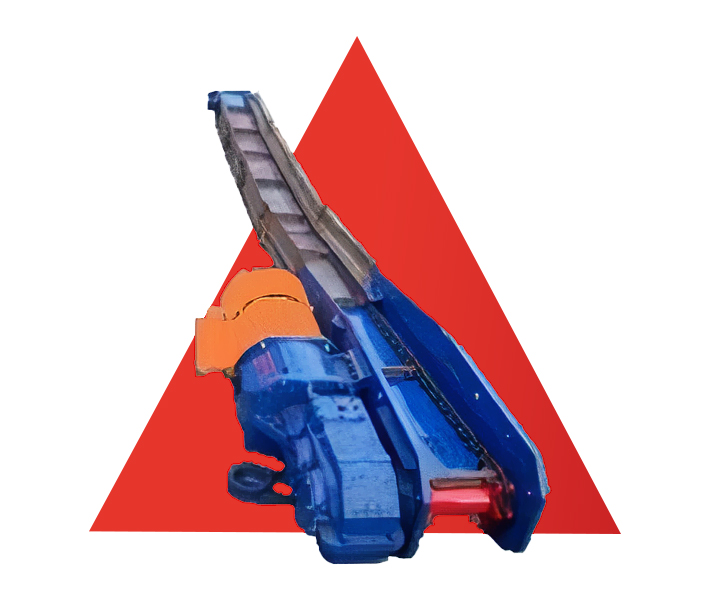

Скребковый конвейер 2СР70 - шахтный скребковый конвейер. Предназначен для доставки угля, горной массы и материалов по участковым горным выработкам с грузопотоком до 700 т/ч в очистных забоях при комбайновой широкозахватной или буровзрывной выемке на пластах не менее 0,9м.
Криволинейность транспортной трассы до 0,5 м на длине 50 м, угол транспортирования до 35 ° при отсутствии скатывания кусков угля, поперечный наклон забоя (падение-восстание) до 8 °. Число и расположение рабочих цепей рабочего органа - две в боковых направляющих; тип цепи - круглозвенная. Тип привода конвейера - двухдвигательный двухсторонний. Тип гидромуфты - предохранительная ГПВ-400У.
В сравнении с ленточными конвейерами, скребковые характеризуются более высокой пропускной способностью при меньшей площади поперечного сечения и относительно меньшем расходе энергии.
Если вы используете скребковый транспортер, то в большей степени экономите производственную площадь. Конвейер надежен в эксплуатации, а также не допускает просыпание груза.
Главные преимущества скребковых конвейеров 2СР70:
- конструкции легкие
- 100 метров - длина конвейерной ленты
- расходует малое количество электричества
- способен транспортировать большие массы (до 700 тонн в час)
Конвейер - незаменимое оборудование на производственных предприятиях. В случае его резкого выхода из строя, ваше предприятие может понести существенные убытки. Дабы избежать печальных последствий, специалисты компании «СТТ-Трейдинг» рекомендуют своевременно и оперативно обратиться за помощью в поставках скребковых конвейеров 2СР70.

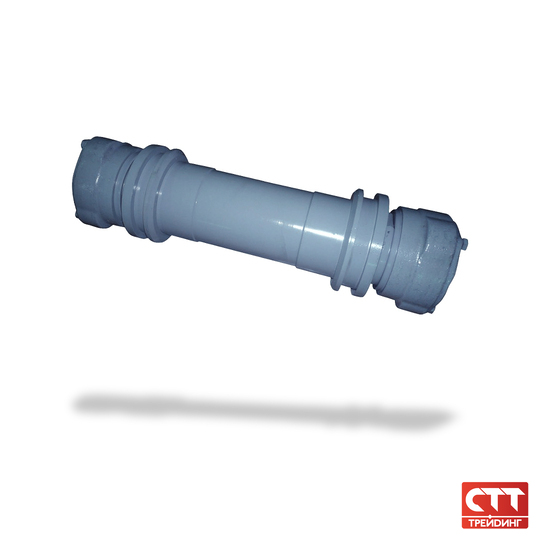

- Барабан 2СР70М.03.230А

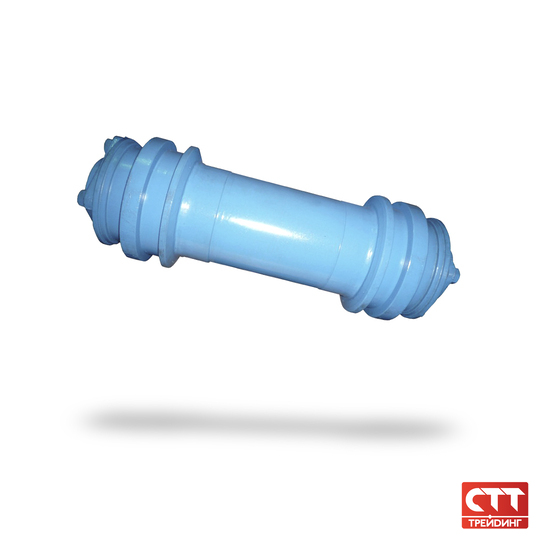

- Барабан 2СР70М.05.03.250
- Борт 2СР70М.00.500

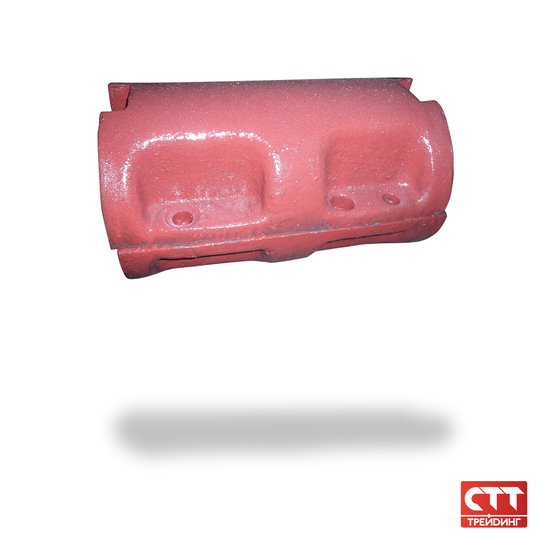

- Вал 2СР70М.01.020

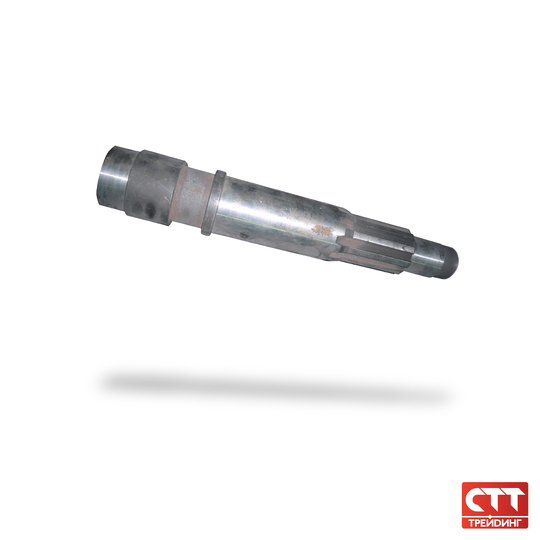

- Вал 2СР70М.05.01.111
- Вал 2СР70М.01.331 (выходной)
- Вал быстроходный 2СР70М.01.320
- Вал промежуточный 2СР70М.01.340
- Вал тихоходный 2СР70М.01.330
- Вал тихоходный 2СР70М.05.01.110
- Вал шестерня 2СР70М.01.326 Б
- Вал шестерня 2СР70М.01.341

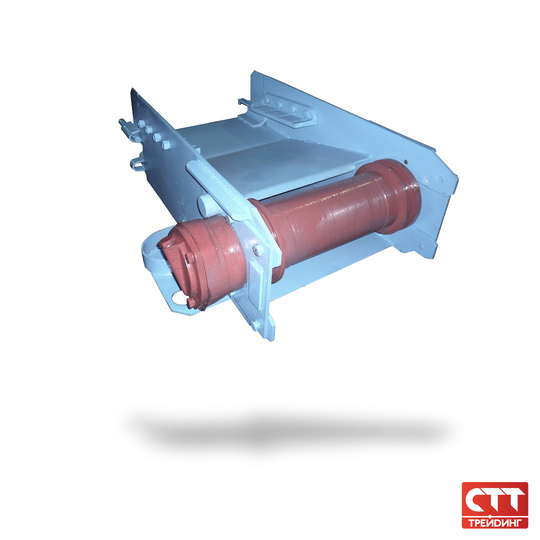

- Головка концевая 2СР70М.03.000

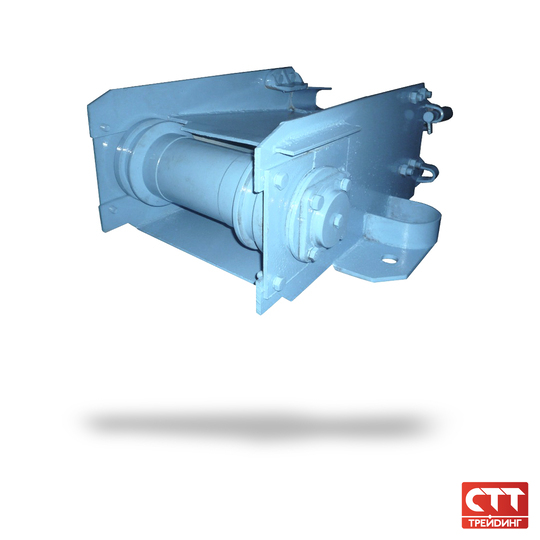

- Головка концевая 2СР70М.05.03.000
- Звездочка 2СР70М.01.700
- Звездочка 2СР70М.05.01.010

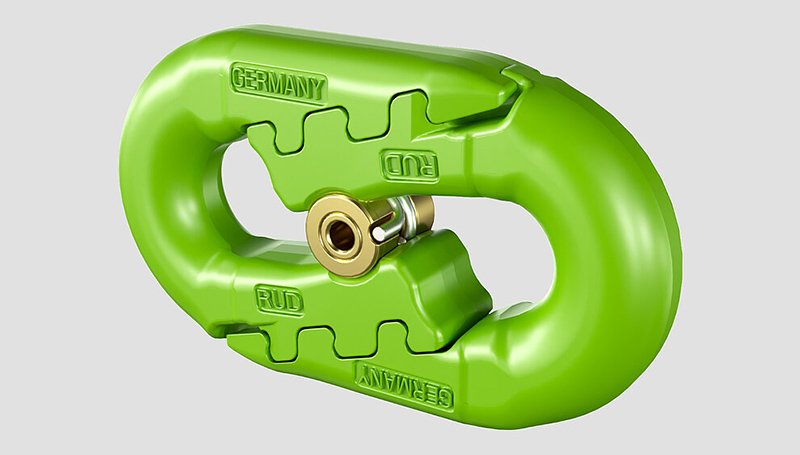

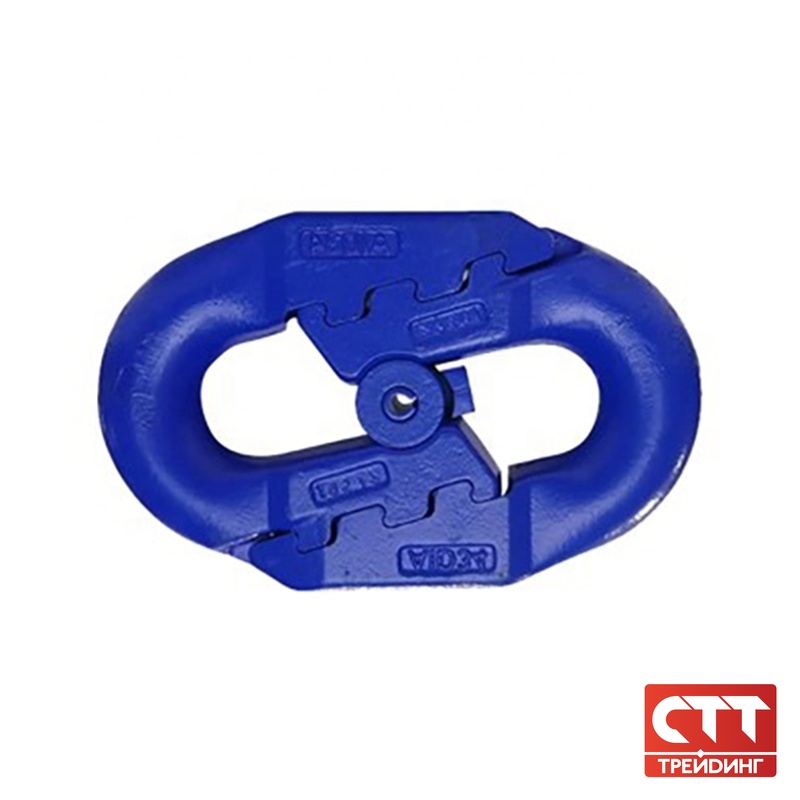

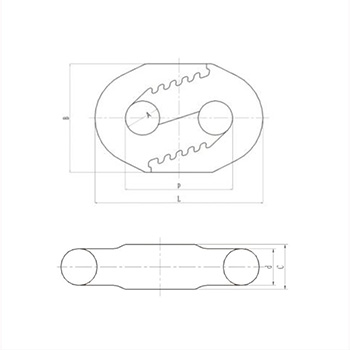

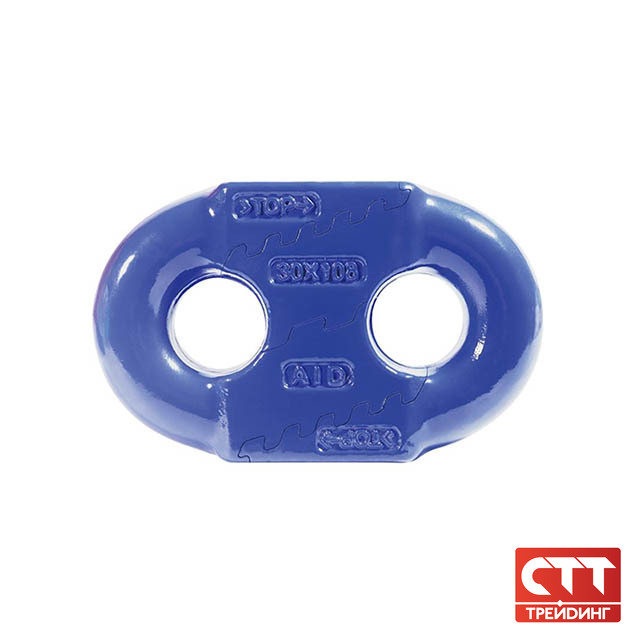

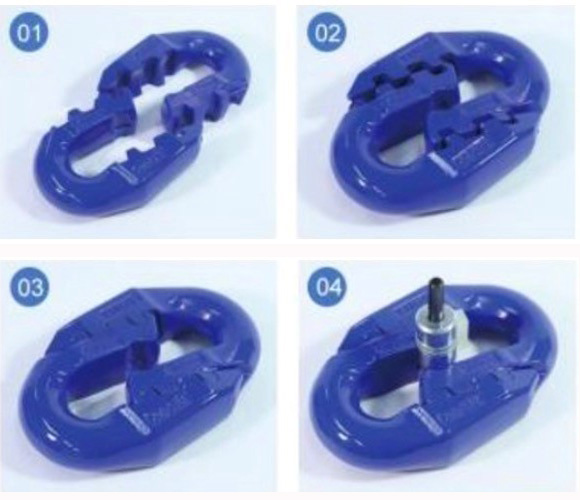

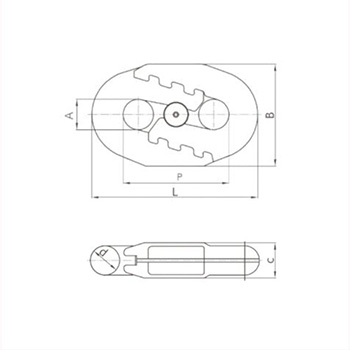

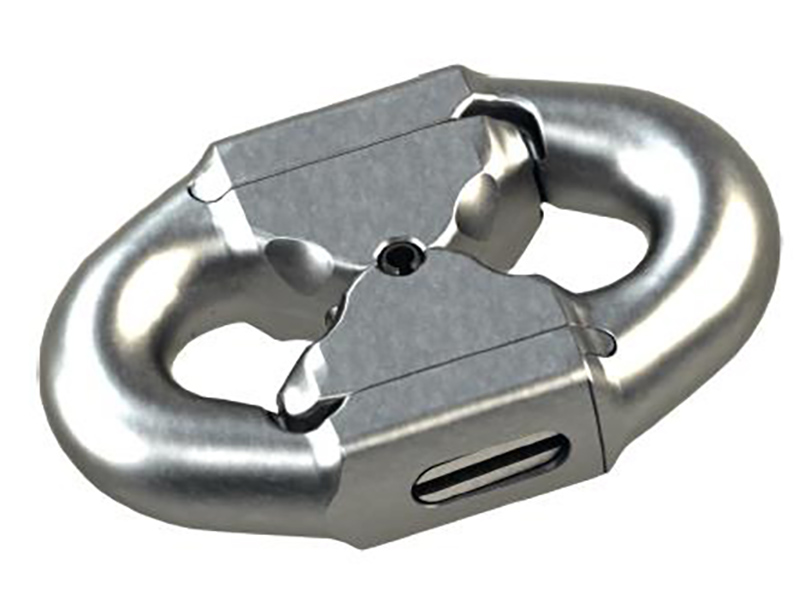

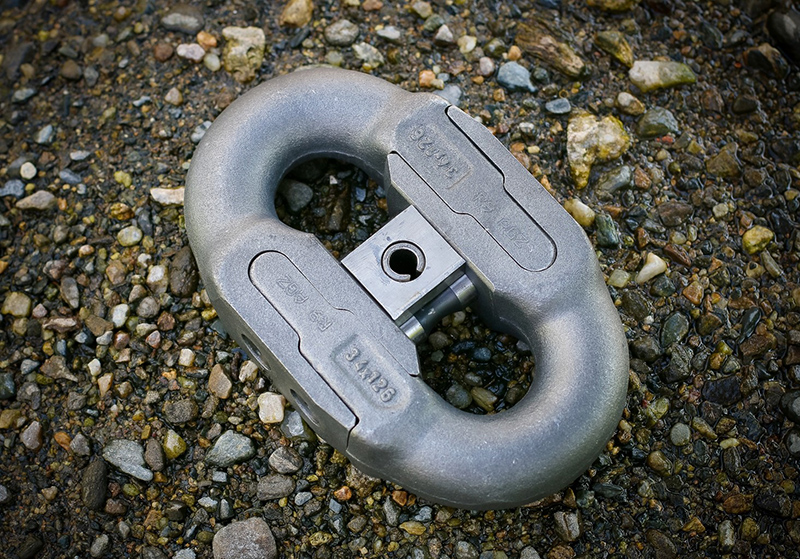

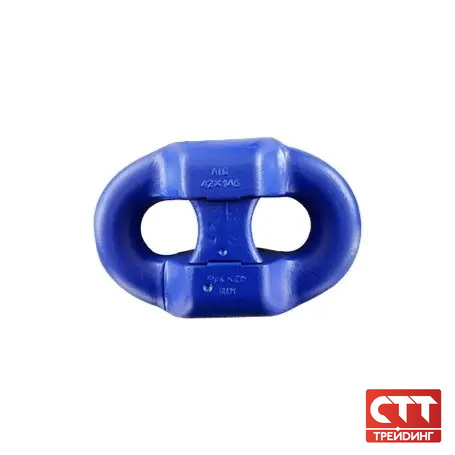

- Звено соединительное СР70М.00.101Г
- Козырек 2СР70М.01.004

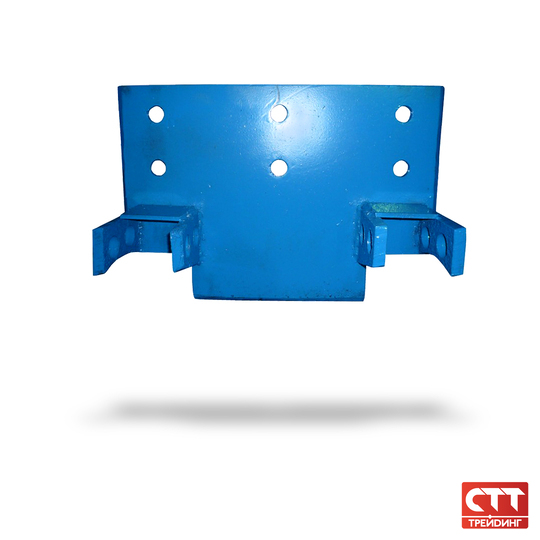

- Козырек 2СР70М.05.01.040
- Колесо коническое 1С53М.04.580

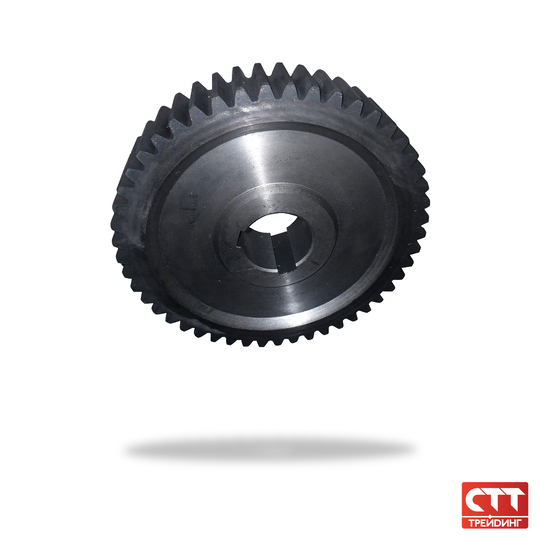

- Колесо цилиндрическое 2СР70М.01.332
- Корпус редуктора 2СР70М.01.310А-01
- Модуль 1С50.01.020

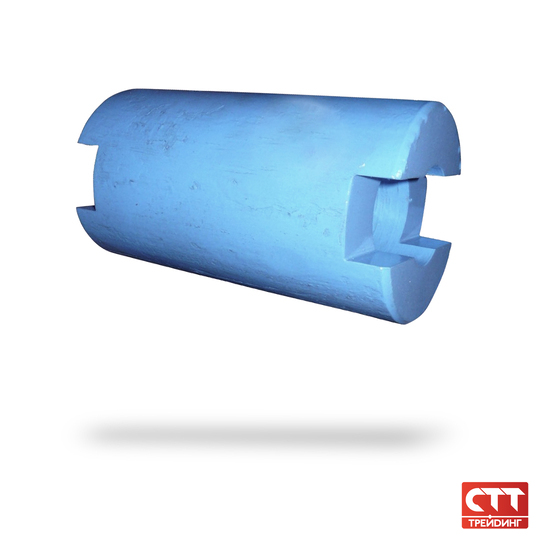

- Муфта 2СР70М.05.01.008
- Ось 2СР70М.05.01.003

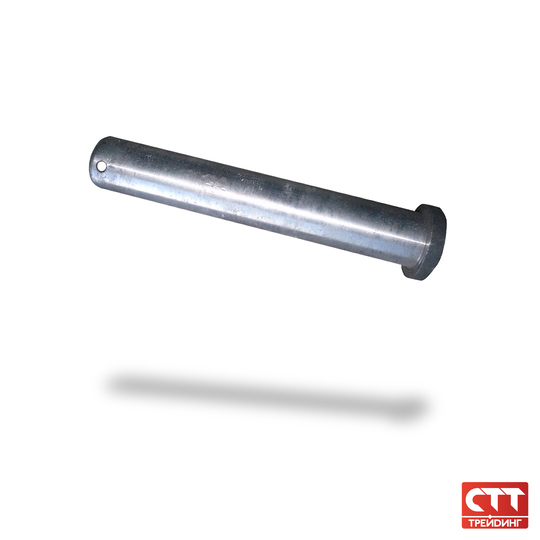

- Палец 2СР70М.07

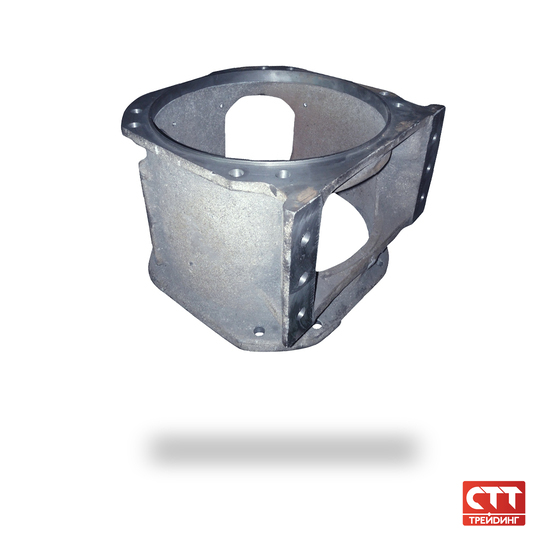

- Переходка 2СР70М.00.004В
- Привод 2СР70М.01.000 (без эл. двиг. и турбомуфт)
- Привод 2СР70М.05.01.000 (без эл. двиг. и турбомуфты)
- Редуктор 2СР70М.01.300
- Редуктор 2СР70М.05.01.100

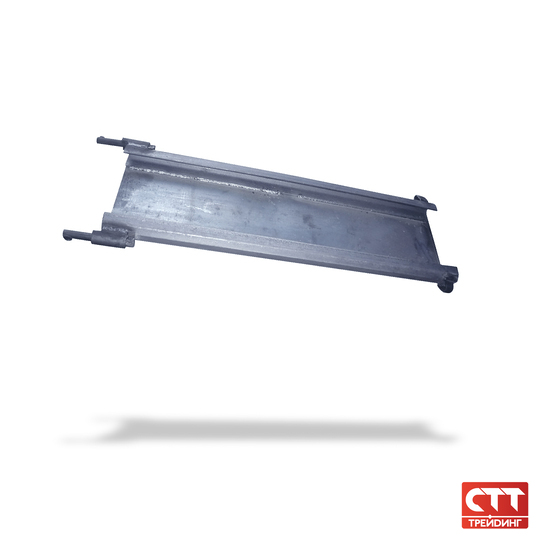

- Рештак 2СР70М.05.00.200
- Рештак 2СР70М.00.300

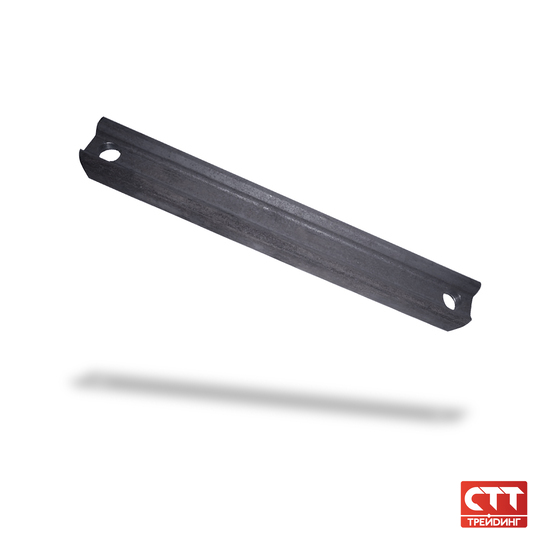

- Скребок 2СР70М.01.151
- Скребок 2СР70М.05.00.161

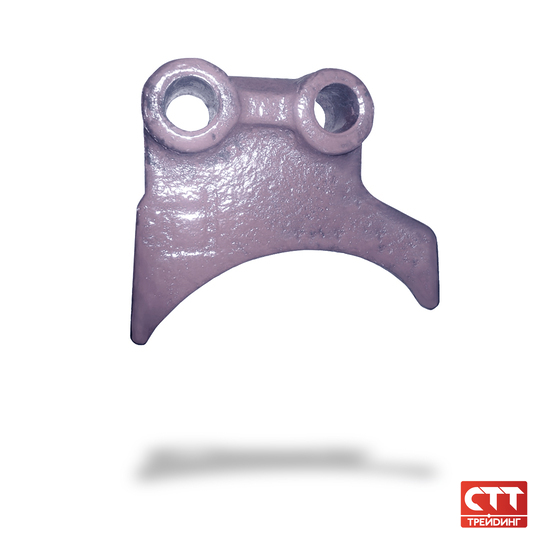

- Съемник цепей 2СР70М.05.01.001
- Съемник цепей 2СР70М.05.01.002
- Цепь 2СР70М.05.00.160
- Цепь 2СР70М.00.150
- Утюг 2СР70.02.002

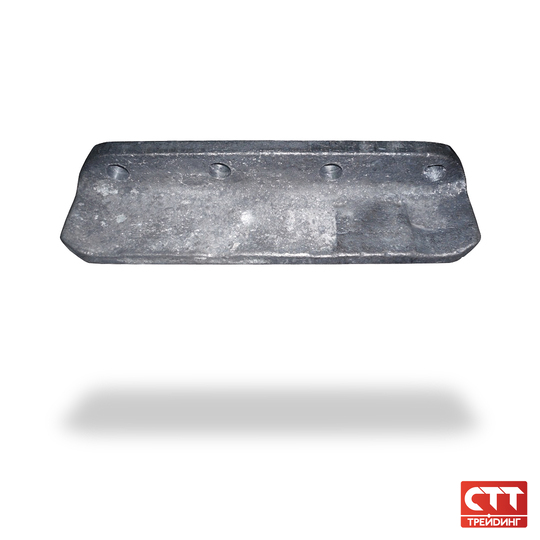

- Утюг 2СР70М.01.004
ООО «СТТ-Трейдинг» является официальным дилером изготовителя скребкового конвейера 2СР70. Это подтверждено сертификатами, которые предоставляются по запросу. Запасные части к скребковому конвейеру 2СР70 всегда в наличии на складе компании.
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.

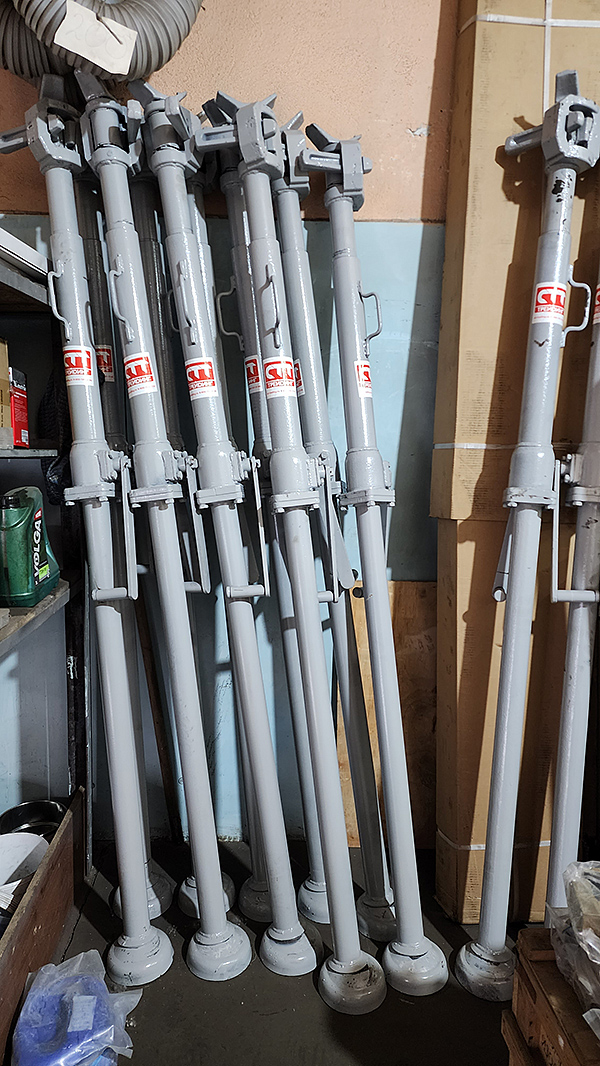

Стойка временной крепи ВК (ВК7, ВК8, ВКМ)
- Стойки крепи типа ВК применяются в качестве временной крепи для быстрого поддержания кровли сразу же после ее обнажения в лавах и забоях с неустойчивой кровлей, склонной к отслоениям, образованию куполов и вывалам. Стойки применяются на пластах средней мощности и в подготовительных забоях в качестве индивидуальной призабойной крепи при комбайновой или при взрывной отбойке угля и породы.
- Стойки ВК7 и ВК8 также могут использоваться для передвижки концевых частей забойного конвейера, а также в качестве винтовых домкратов при монтажных и демонтажных работах.
- Стойки ВК7 и ВК8 относятся к раздвижным трубчатым стойкам трения постоянного сопротивления с винтовой раздвижностью. Стойка имеет двойную раздвижность за счет клинового замка и винтовой пары. Винтовая пара позволяет быстро производить предварительный распор, клиновой замок — быстро разгружать стойку от нагрузки. Смотреть технические характеристики.

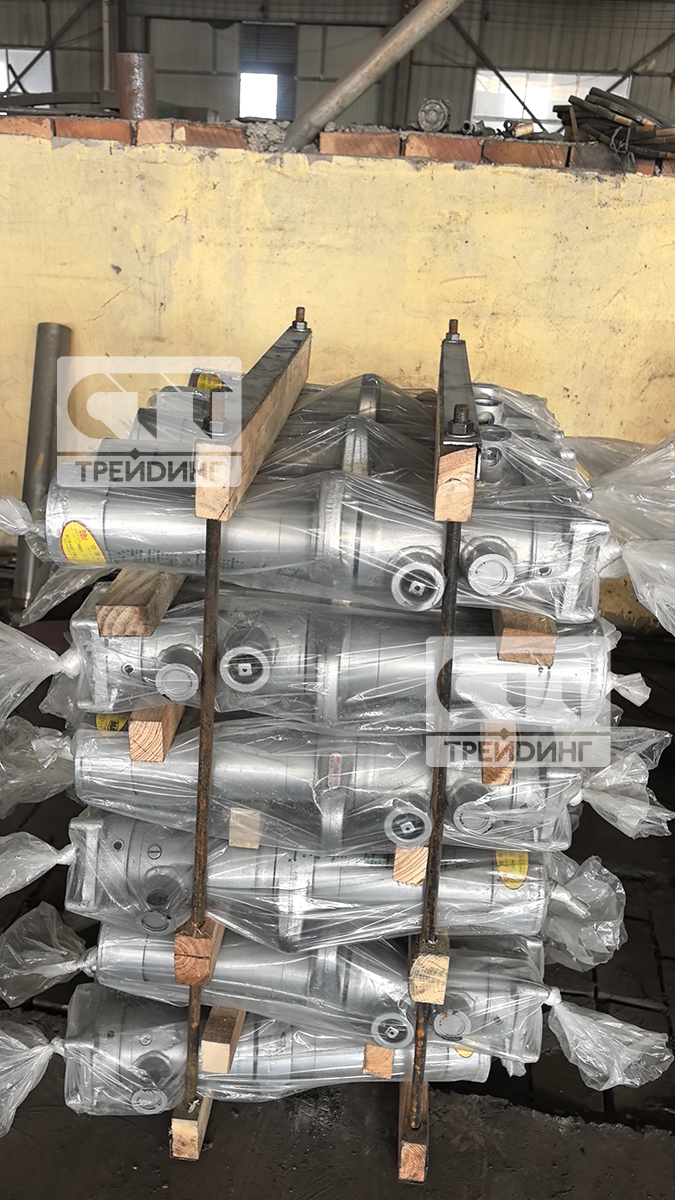

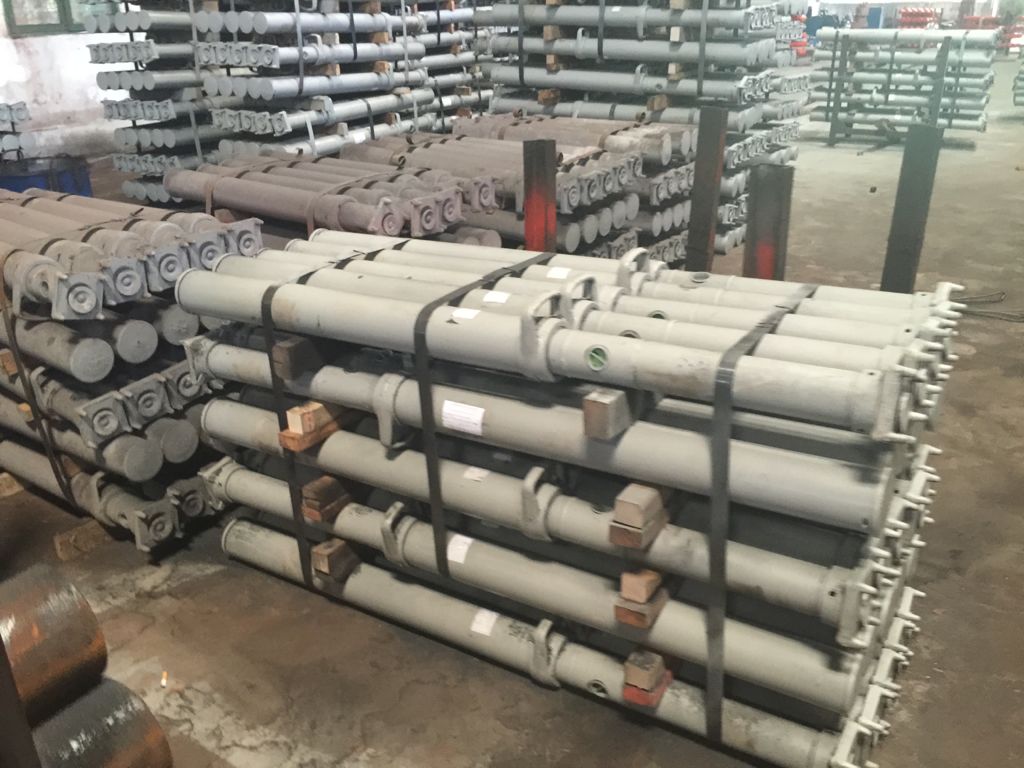

Гидравлическая стойка DW (полный аналог Гидростойки SGV)
- Индивидуальная гидравлическая стойка DW (производство Китай), это новый тип оборудования с постоянным сопротивлением подачи жидкости из вне, оборудование имеет высокомеханизированную рабочую поверхность, а также полностью механизированную торцевую поверхность. Оборудование используется в качестве опоры при добыче угля, также служит опорой для верхних плит. Так как оборудование имеет высокую несущую мощность, чтобы избежать смещения, при неполной нагрузке его положение нужно регулировать, оборудование имеет большой рабочий ход, и широкую сферу применения, его можно использовать на тонких угольных пластах и угольных пластах средней мощности.
-
На производство серии оборудования выдан государственный патент, все патентные права на производство защищены, номер патента: 97107063.6. Оборудование было протестировано «Государственным центром проверки качества шахтного оборудования», «Индивидуальная гидравлическая стойка» М Т112-93 изготовлена согласно государственным стандартам и прошла все функциональные испытания на прочность, также оборудование имеет «Сертификат безопасности для работы в угольной промышленности». В апреле 2003 года Министерство науки и технологий включило эту модель оборудования в число пятнадцати национальных проектов достижений науки и техники.
-
На Стойки DW имеется сертификат на соответствия требованием ГОСТ Р 50463-92 "Стойки индивидуальные призабойные. Общие технические требования" выданный ООО "СТТ-Трейдинг"
Обозначение | Макс. высота, мм | Миним. высота, мм | Рабочий ход, мм | Масса, кг |
---|---|---|---|---|
DW-45Х | 4500 | 2530 | 1970 | 115 |
DW-42Х | 4200 | 2370 | 1830 | 109 |
DW-40Х | 4000 | 2260 | 1740 | 105 |
DW-38Х | 3800 | 2105 | 1695 | 101 |
DW-35Х | 3500 | 1980 | 1520 | 89 |
DW-31.5Х | 3150 | 1780 | 1370 | 82 |

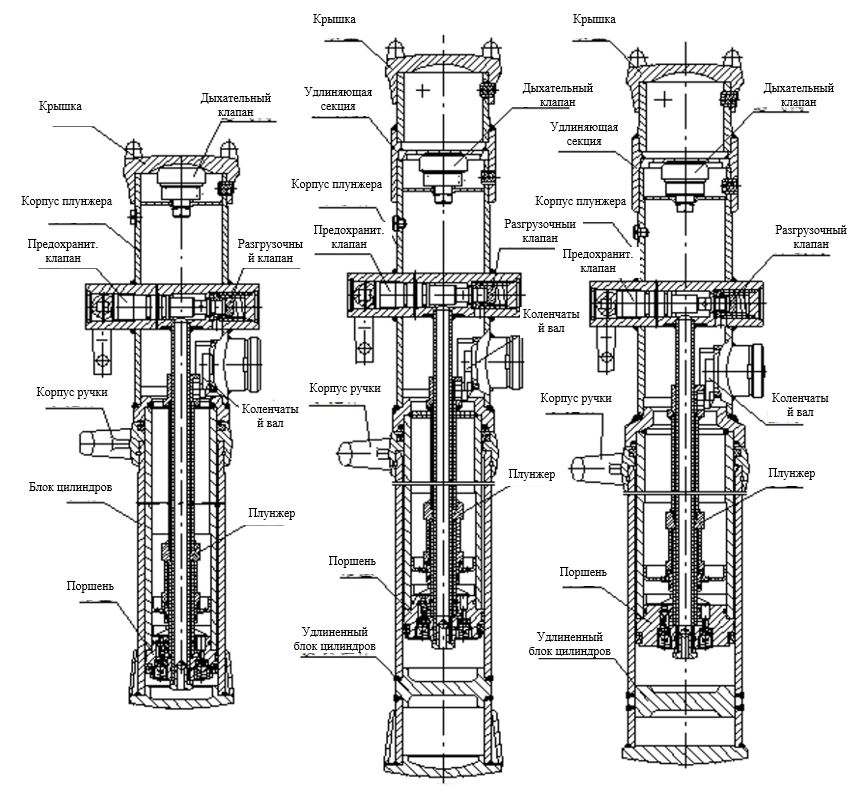

Стойки призабойные гидравлические ГВКУ
Назначение изделия
- Стойки призабойные ГВКУ усиленного ряда предназначены для крепления рабочего пространства очистных горных выработок на пластах с углом падения до 35 град. с вынимаемой мощностью 1,82-3,41 м.
- Стойки изготавливаются с внешним питанием (ГВКУ) и индивидуальные (ГКУ) пяти типоразмеров ( 13ГКУ30 – 17ГКУ30 и 13ГВКУ30 – 17ГВКУ30), отличающихся высотой корпуса и штока с номинальным рабочим сопротивлением 300 кН.

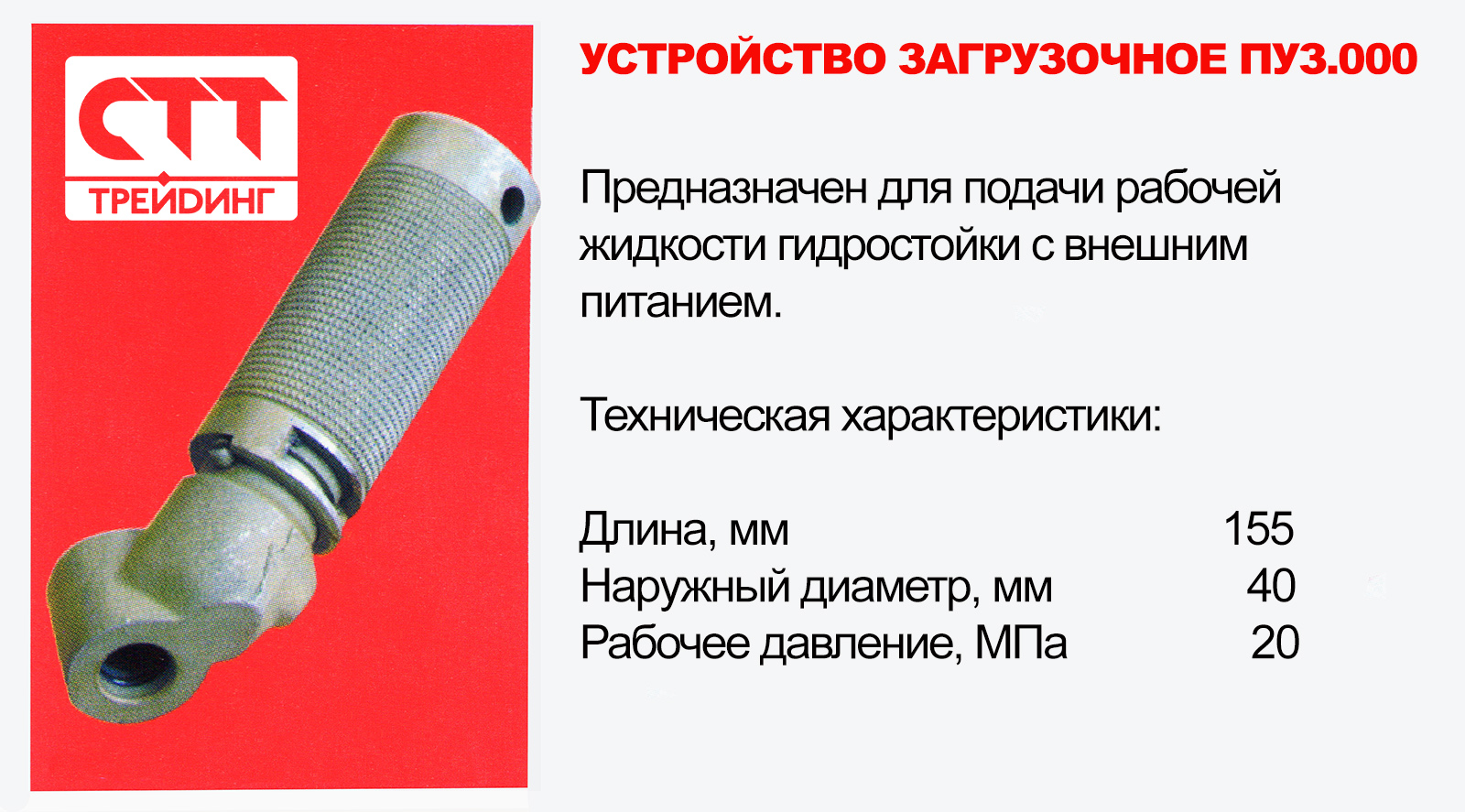

- Для закачивания рабочей жидкости в механизм стойки ГВКУ используется Устройство загрузочное ПУЗ.000 (Пистолет установочный ПУЗ).
- Изменение типоразмеров гидростойки по длине осуществляется за счет применения ряда нижних насадок. Насадка представляет собой сварную конструкцию и состоит из трубы с приваренной пятой. Для соединения и фиксации насадки с корпусом гидростойки труба насадки имеет расточку и канавку для установки проволочного замка. Насадка к стойке ГВКУ – это отрезки труб, имеющие канавки в верхней и нижней частях для крепления с гидростойкам и нижней опоре с помощью проволочных замков.
Горнотехнические условия применения изделия
- Стойка может применяться в шахтах с категорией по метану до сверхкатегорийных включительно, с устойчивыми и среднеустойчивыми породами непосредственной кровли, включая малоустойчивые (с применением затяжки кровли), с относительной влажностью шахтной атмосферы до 100%
- Стойка может применяться при любой системе разработки, допускающей применение механизированной выемки угля комбайнами, стругами или другими выемочными машинами, и при любом способе управления кровлей, предусматривающем извлечение крепи из посадочной части лавы.
- В отдельных случаях стойка может применяться при слабых боковых породах. В этом случае при слабой почве необходимо применять специальные увеличенные опоры, а при слабой кровле производить ее затяжку.
- Наиболее производительно стойка может использоваться:
- с металлическими верхняками в комплексе с узкозахватными выемочными машинами и изгибающимися конвейерами;
- в комплексе с посадочной крепью постоянного сопротивления.
- Схема крепления забоя и способ управления кровлей должны предотвращать сильные удары обрушающейся породы кровли перпендикулярно оси стойки.
- Не рекомендуется применять стойку в забоях с гидроотбойкой угля и гидрозакладкой.
- В качестве рабочей жидкости в стойке должны применяться только негорючие жидкости и смеси.
Обозначение | h, мм | H, мм | S, мм | L, мм | Полный объем рабочей жидкости, л | Масса, кг |
---|---|---|---|---|---|---|
13ГВКУ30 | 1400 | 2000 | 600 | 589 | 3,9 | 50,9 |
14ГВКУ30 | 1600 | 2240 | 640 | 709 | 4,1 | 55,3 |
15ГВКУ30 | 1800 | 2500 | 700 | 779 | 4,5 | 60,5 |
16ГВКУ30 | 2000 | 2800 | 800 | 919 | 5,1 | 64,7 |
17ГВКУ30 | 2240 | 3040 | 800 | 1159 | 5,1 | 70,0 |
18ГВКУ30 | 2480 | 3280 | 800 | 1299 | 5,1 | 75,8 |
19ГВКУ30 | 2720 | 3520 | 800 | 1439 | 5,1 | 81,6 |
20ГВКУ30 | 2960 | 3760 | 800 | 1579 | 5,1 | 87,4 |
21ГВКУ30 | 3200 | 4000 | 800 | 1719 | 5,1 | 93,1 |
22ГВКУ30 | 3440 | 4240 | 800 | 1859 | 5,1 | 99,0 |
23ГВКУ30 | 3690 | 4490 | 800 | 2000 | 5,1 | 106,0 |

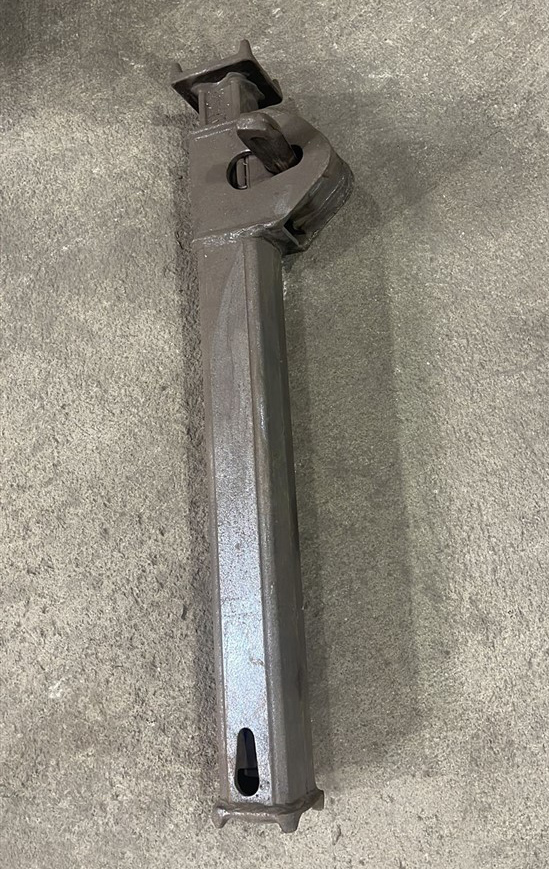

Клиновая стойка трения (КСТ)
- Клиновая стойка трения (КСТ) — металлическая податливая крепежная стойка, элемент индивидуальной крепи. Предназначена для крепления рабочего пространства очистных выработок на пластах с углами падения до 35°. Допускается использование в качестве посадочной крепи и крепления других горных выработок.
- Фиксация выдвижной части стойки в рабочем положении обеспечивается с помощью замка специальной конструкции и клина или только с помощью клина. При этом за счет сил трения в замках, сдерживающих опускание выдвижных частей, предотвращается сближение боковых пород.
Стойки ВК7, Стойки ВК8, ГВКУ в наличии на складе ООО "СТТ-Трейдинг"
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или запросить стоимость через удобную форму на сайте.
Вагонетка ВГ 3.3-900 с глухим неопрокидным кузовом предназначена для транспортирования руды и материалов, а также малогабаритного оборудования по подземным горным выработкам, оборудованных рельсовым путем, и на промышленной площадке рудника. Допускается применение вагонетки для транспортирования грузов по почве горных выработок с углом наклона +80.
Вагонетка состоит из следующих частей: кузова, рамы, скатов, сцепок крюковых. Кузов вагонетки сварной из листовой стали состоит из двух лобовин и полукруглого днища. Для повышения жесткости кузов в верхней части усиливается продольными гофрами жесткости и наружной обвязкой. Рама вагонетки - основная несущая часть, на которой крепятся кузов, колесные пары, сцепные устройства. Рама оборудована буферами и кронштейнами для осей колесных пар. На буферы приварены скобы для опрокидывания вагонетки.
Скаты насажены на ось на 2-х роликоподшипниках и представляют собой колесную пару. Для исключения возможности смещения колесной пары относительно продольной оси рамы на оси колесных пар устанавливаются упорные кольца. Сцепки крюковые служат для соединения вагонеток в состав и восприятия тягового усилия. Сцепка состоит из крюка, вертлюга, серьги, траверсы и звена. Вагонетками перевозится руда, материалы и мелкогабаритное оборудование по подземным выработкам, оборудованных рельсовыми путями, и на промышленных площадках рудников. При необходимости вагонетки, соединяются в поезд и передвигаются по рельсам. Сцепка вагонеток производится путем одевания звена предыдущей вагонетки на крюк последующей. Сцепка и расцепка вагонеток производится на расстоянии не менее 5 м от клетей, вентиляционных дверей и других препятствий. Транспортировка вагонеток по почвам горных выработок рудников осуществляется с помощью электровозов либо колесных или гусеничных тракторов. Перевозка людей производится только пассажирскими вагонетками ВПГ18-900.
- Створка днища 2ПС3,5-900.01.02.000
- Соединение 2ПС3,5-900.02.00.010
- Сцепка автоматическая Н7А.10.02.000
- Сцепка крюковая ВГ3,3-900.03.000.34
- Амортизатор ВДК-2,5-900.50.07.00
- Вкладыш ВДК-2,5-900.50.00.001
- Водило ВДК-2,5-900.50.00.003-01
- Затвор 2ПС 3,5-900.01.00.010
- Пружина ВДК-2,5-900.01.00.001
- Палец ВДК-2,5-900.50.00.013
- Пара колесная СК 1315
- Уплотнение 2УПК 900.003
- Устройство прицепное ПС-2
- Платформа доставочная ПШГ 15-900
- Вагонетка ВГ3,3 — 900
Так же в наличии имеются Элементы дороги монорельсовой подвесной
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.
- Вулканизационные пресса NILOS
Гидравлические или механические нажимные траверсы. Меняемые комбинации нагревательных плит с водяным или воздушным охлаждением для конвейерных лент, шириной 4000 мм. Разные смеси не вулканизованной резины для вулканизаций горячим способом и для восстановления конвейерных лент. Для правильного подбора вулканизационного пресса Nilos, просим заполнить опросный лист. - Система защиты от продольных порывов NILOS
Минимизирует длину продольных порезов в резинотросовых конвейерных лентах. - Нажимные скобы для вулканизации NILOS
Для частичного ремонта и вулканизации конвейерных лент с вылетом с 300 мм до 1200 мм. Создание давления с 30000 Н и 70000 Н. Алюминиевое исполнение. - TOPGUM-клей для вулканизации холодным и горячим способом NILOS
Клей и отвердитель для стыковки холодным способом. Склеивание: резины на резину, ткань на ткань, резину на ткань, резину на сталь (с применением праймера). Клей / отвердитель ТЛ-М предлагается и для пищевой промышленности. Разные виды и размеры резиновых материалов с или без контактного слоя для вулканизации и ремонта холодным способом. Скачать - Скребковые системы и резиновый трехслойный скребок NILOS
Разные габариты, цвета и и сорта износостойкой резины. - Опорные ролики NILOS
Опорные ролики всех видов - кольца для уплотнения подшипников качения, качения шариковых и роликовых подшипников. Опорные ролики с износостойкой резиной в форме рукава, черного цвета, толщиной 4 и 7 мм, для диаметров от 63,5 до 108 мм. Скачать - Белт Риппер NILOS
Мощные ножницы для резинотросовых конвейерных лент. Рассчитаны для резинотросовых конвейерных лент до 3200 мм. Например: СТ 6600 - ширина ленты 1800 мм, толщина ленты 50 мм - время резки: 80 секунд. Скачать - Клещи для соединения лент NILOS
Вместе с НИЛОС-РС-клещами для всех видов конвейерных лент с максимальной толщиной 14 мм для механических, разъемных стыков. - Винтовые зажимы NILOS
В стальном или алюминиевом исполнении, автоматический зажим и автоматическое разъединение для быстрого и простого соединения концов конвейерных лент. Вместе с лебедкой и обоймой НИЛОС. Скачать - Футеровка барабанов NILOS
С гладкой или профилированной поверхностью - произведены из разных резиновых материалов даже с керамическим покрытием. Крепление на барабан методом вулканизации холодным способом. Скачать - Скребковые устройства NILOS
Резиновые скребки фронтальных или закрепленные с нижней части конвейеров с числительными скребками из твердого металла. Регулируемый нажим давления. Гидравлическая защита от попадания иннородних тел для защиты лент от повреждений. - Сита NILOS
Резина/сталь - полиуретан из устойчивых к износу материалов, самоочищающиеся, любых размеров и с любыми размерами ячейки. - Скобы NILOS
Для быстрого ремонта продольных или поперечных разрывов конвейерной ленты с помощью скоб, лебедок и прокладок. - Специальные инструменты NILOS
Для проведения всех работ с конвейерными лентами. Для вулканизации холодным и горячим способом. Это базируется на собственном долголетнем опыте. Электрические инструменты всех видов обработки конвейерных лент. Скачать - Мастерские для восстановления конвейерных лент NILOS
Планирование и поставка комплектных мастерских включая всех требуемых специальных машин, но-хау и обучение рабочих для восстановления резинотканевых и резинотросовых конвейерных лент, шириной до 3200 мм - Машинка для резки лент ROTOCUT
Безопасная и быстрая резка резинотросовых и резинотканевых лент. Мобильная , сокращает время на резку ленты, проста в обслуживании. Скачать
Компания "СТТ-Трейдинг" является официальным дилером Nilos, по любой продукции вы можете получить консультацию у наших специалистов по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.
Тип | Область применения | Прочность ленты,
Н/мм |
Диапазон толщины ленты, мм | Минимальный рекомендуемый диаметр барабана, мм |
---|---|---|---|---|
Bolt Hinged | Для соединения лент, движущихся по барабанам малого диаметра | До 500 | 6 – 16 | 125 – 200 |

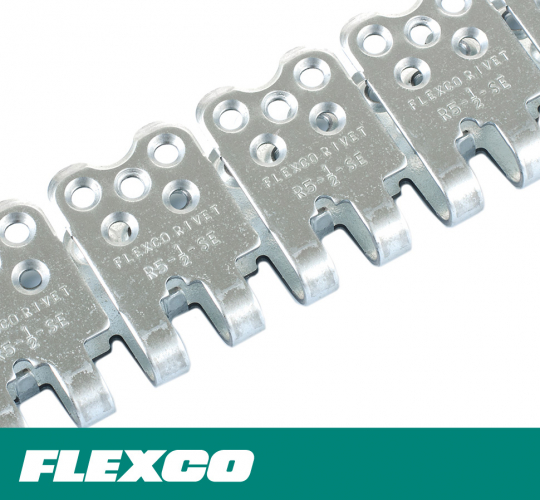

Rivet Hinged | Для соединения резинотканевых лент, в т.ч. монопрокладочных, которые невозможно вулканизировать | До 3500 | 3 – 25,5 | 125 – 1050 |

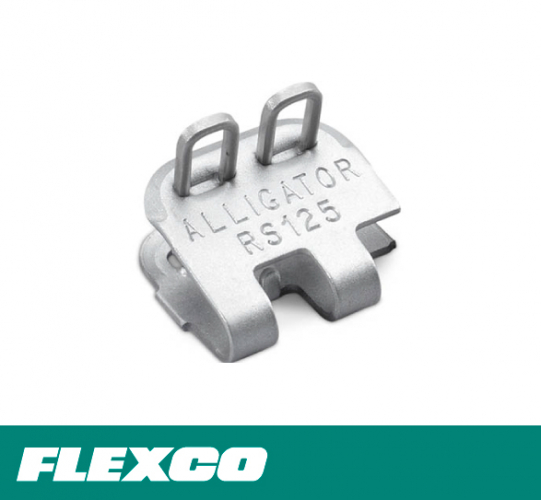

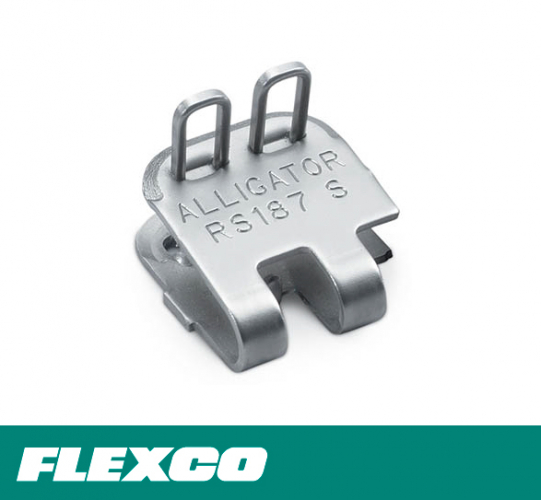

Alligator Ready Set | Для легкого и среднего режима работы | До 350 | 1,5 – 6,4 | 50 – 100 |
Alligator Lacing | Для легкого и среднего режима работы | До 350 | -1,6 – 12,5 | 25 – 350 |
Alligator Rivet | Сельскохозяйственная промышленность, прессовка сена | До 520 | 3,2 – 5,6 | 90 |
Alligator Plastic Rivet | Способы применения, для которых требуются неметаллические крепления | До 100 | -2,4 – 3,2 | 40 – 75 |
Flexco XP | Для сложных условий эксплуатации конвейерных лент в горнодобывающей промышленности | До 3500 | 9,00 – 20,00 | 350 – 500 |
Крючковые Anker | Для соединения тонких лент, ремней | До 400 | -1,5 – 10 | 25 – 75 |
Тип | Область применения | Прочность ленты, Н/мм | Диапазон толщины ленты, мм | Минимальный рекомендуемый диаметр барабана, мм |
---|---|---|---|---|
Bolt Solid Plate | Для соединения лент с высокой прочностью на растяжение | До 1000 | 5-30; ≥ 24 | 250 – 1200 |
Rivet Solid Plate | Для тяжелого режима работы | До 1600 | 6 – 24 | 350 – 900 |
Wedlok | Для соединения лент с высокой прочностью на растяжение | До 1250 | 14 – 21 | 700 |

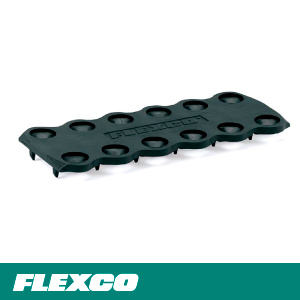

Болтовые обрезиненные VP | Для соединения конвейерных лент, транспортирующих высокоабразивный материал | До 800 | 5 – 21 | 400 – 800 |

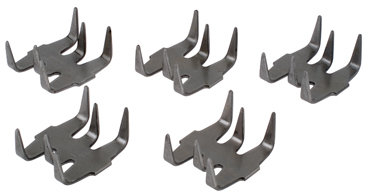

Соединения для ремонта RP | Для ремонта продольных порывов резинотканевых и резинотросовых лент | — | 6 – 30 | — |
Sixpoint | Для ремонта порывов резинотканевых лент | — | 2,5 – 21 | — |
СГБ | Для соединения резинотканевых и поливинилхлоридных конвейерных лент | До 2500 | 10 – 18 | 400 |

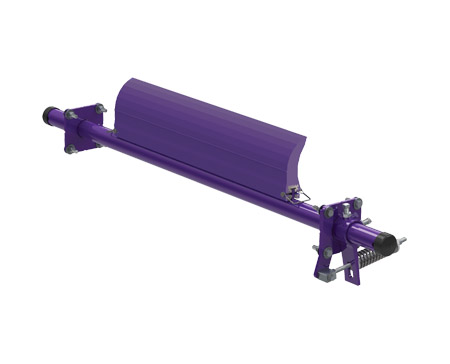

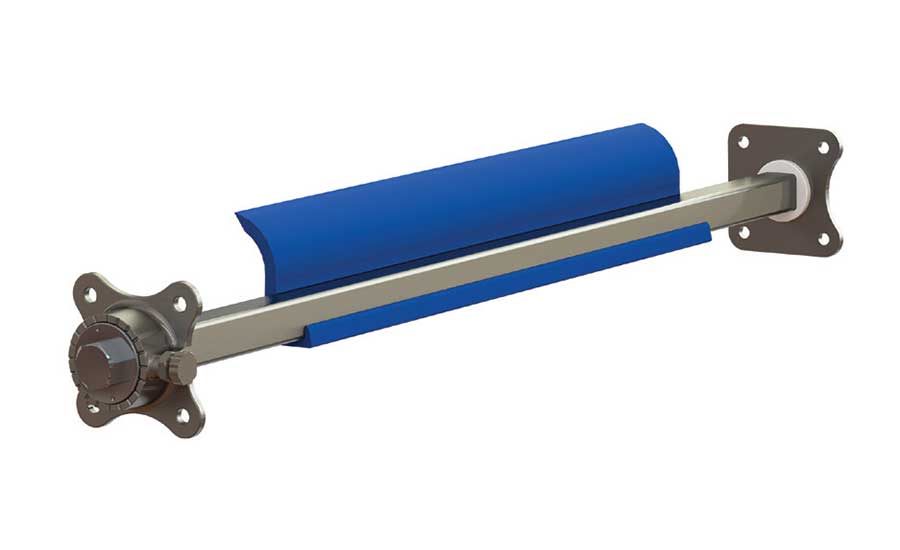

Тип | Скорость ленты, м/с | Диаметр разгрузочного барабана, мм | Совместимость с реверсивными конвейерами | Совместимость с механическими соединениями |
---|---|---|---|---|
FGP | Нет данных | 50 – 270 | Нет | Есть |

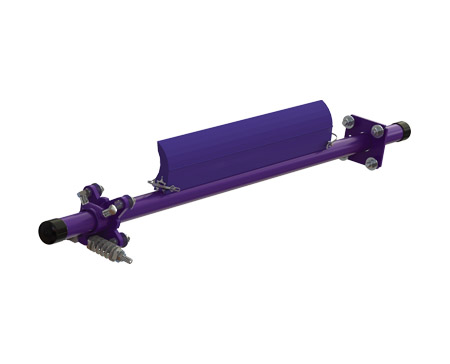

EZP-LS | ≤ 2,5 | 150 – 550 | Есть | Есть |
EZP1 | ≤ 3,5 | 250 – 900 | Есть | Есть |

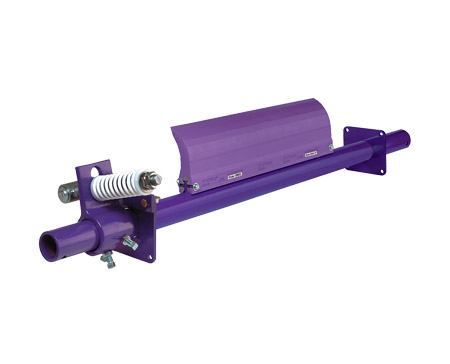

MSP | ≤ 3,5 | 400 – 1050 | Есть | Есть |
MMP | ≤ 5,0 | 400 – 1200 | Есть | Есть |
MHP | ≤ 6,0 | 500 – 2100 | Есть | Есть |
MHCP | ≤ 6,0 | 500 – 1200 | Есть | Есть |

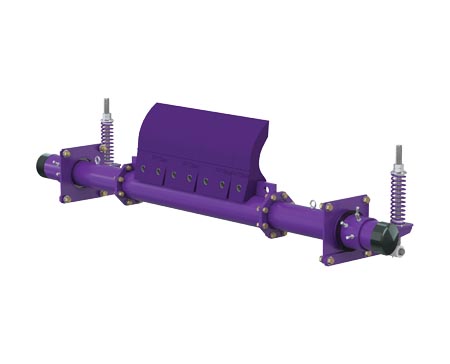

MXP | ≤ 10,0 | 1200 – 2400 | Есть | Есть |

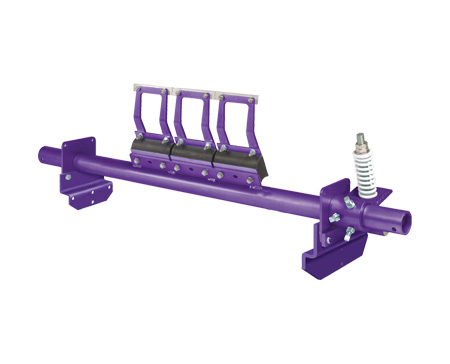

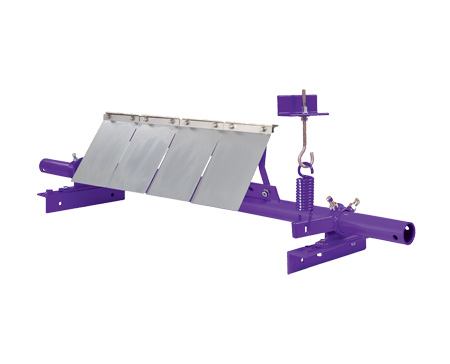

H-Type (XF, XF2) | ≤ 5,0 | 250 – 1325 | Есть | Есть |
H-Type (HV) | ≤ 5,0 | 250 – 1575 | Есть | Нет |
H-Type High Temp (HTV) | ≤ 5,0 | 200 – 875 | Есть | Нет |
Тип | Скорость ленты, м/с | Совместимость с
реверсивными конвейерами |
Совместимость с
механическими соединениями |
---|---|---|---|
Y-Type | ≤ 3,0 | Есть | Есть |

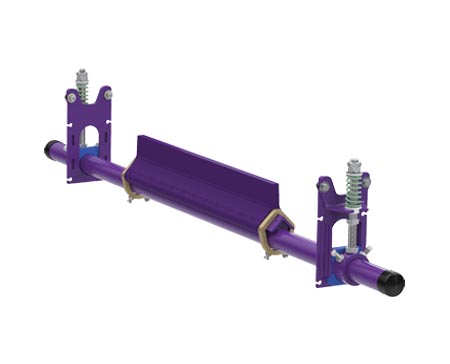

Y-Type HD | ≤ 4,0 | Есть | Есть |

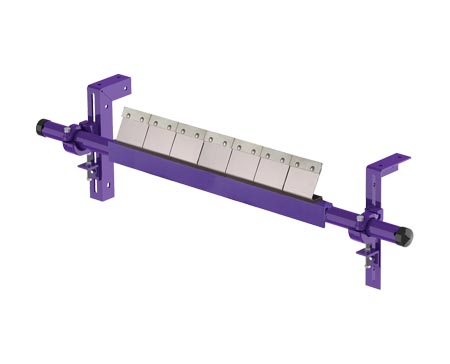

EZS2 | ≤ 3,5 | Нет | Есть |
P-Type® LS C | ≤ 5,0 | Нет | Есть |

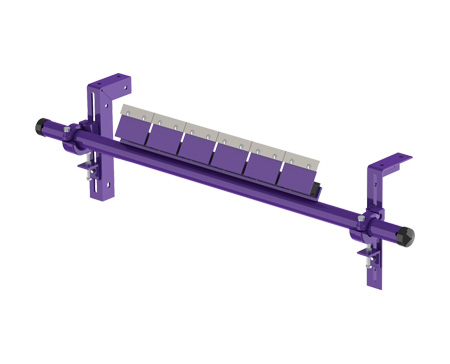

P-Type® C | ≤ 5,0 | Нет | Есть |

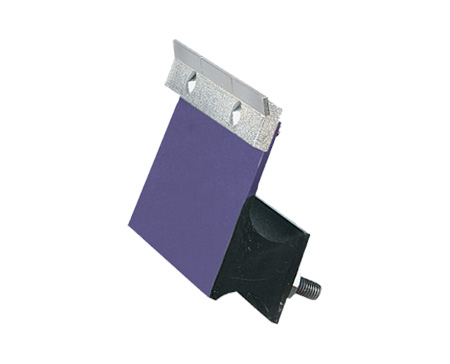

P-Type® V | ≤ 5,0 | Нет | Нет |

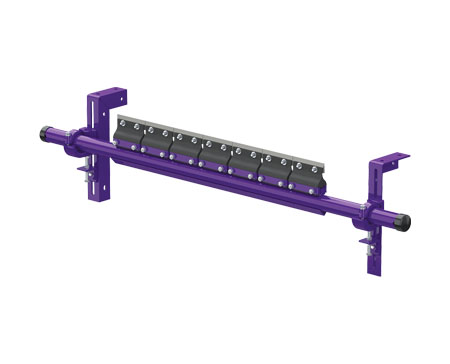

R-Type® | ≤ 5,0 | Есть | Нет |

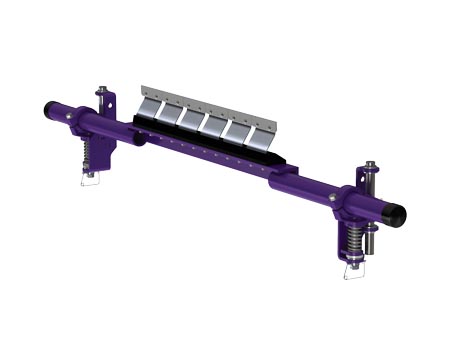

FMS | ≤ 6,0 | Нет | Нет |

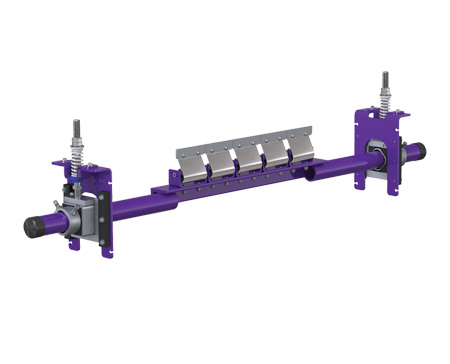

MHS | ≤ 6,0 | Есть | Нет |

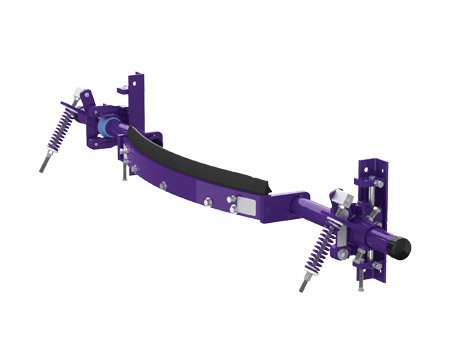

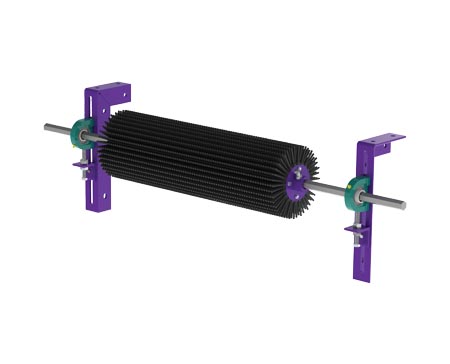

U-Type® | ≤ 6,0 | Нет | Нет |
MDWS | ≤ 5,0 | Есть | Есть |
Шеврон | ≤ 2,5 | Есть | Есть |
Мех. устройство | ≤ 3,5 | Нет | Есть |

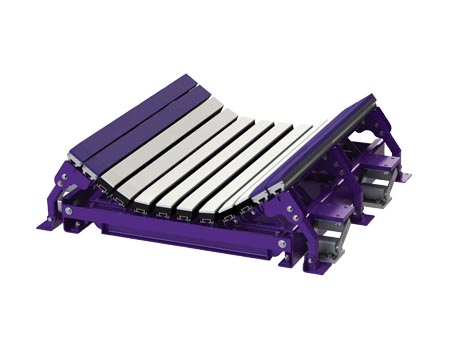

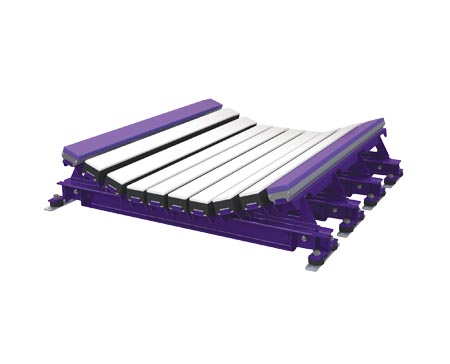

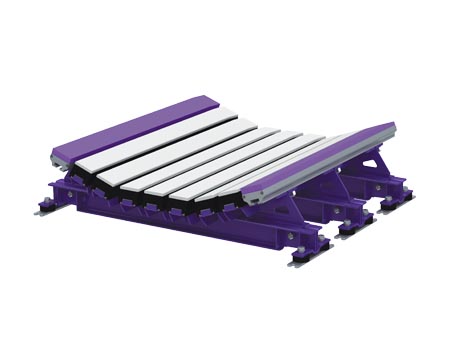

- Уникальная технология снижения скорости Velocity Reduction Technology™ для гашения отскока, за счет чего уменьшается просыпание материала и повреждение его структуры.
- Для использования в системах, где для гашения сильных ударов требуется высокий уровень поглощения ударной энергии.
- Поглотители ударной энергии обеспечивают поверхностное распределение огромного количества ударной энергии.
- Стационарная система с опорной балкой фартука создает принудительное уплотнение резинового фартука.
Класс демпфера – 2034–4067 ньютонометров.
Области применения – любые системы с перемещением крупного материала и чрезвычайно большим диапазоном высоты.

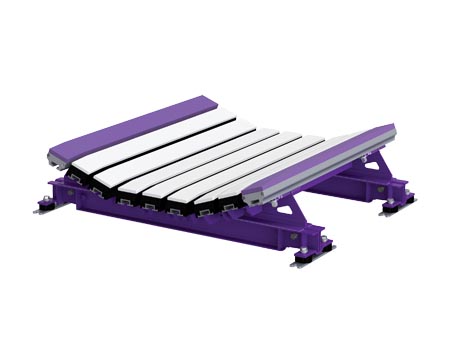

- Уникальная технология снижения скорости Velocity Reduction Technology™ для гашения отскока, за счет чего уменьшается просыпание материала и повреждение его структуры.
- Для амортизации сильных ударов.
- Рекомендуется для материалов с размером частиц 300 мм.
- Изолирующая подложка обеспечивает второй уровень амортизации удара.
Класс демпфера – 1017–2034 ньютонометров.
Области применения – угольные электростанции, обогатительные фабрики, грузообрабатывающие предприятия.
- Уникальная технология снижения скорости Velocity Reduction Technology™ для гашения отскока, за счет чего уменьшается просыпание материала и повреждение его структуры.
- Для амортизации ударов средней силы.
- Рекомендуется для материалов с размером частиц от –200 мм до –250 мм.
- Обеспечивает уникальный второй уровень защиты от удара.
Класс демпфера – 271–1017 ньютонометров.
Области применения – скальные выработки, известковые карьеры.
- Уникальная технология снижения скорости Velocity Reduction Technology™ для гашения отскока, за счет чего уменьшается просыпание материала и повреждение его структуры.
- Рекомендуется для материалов с размером частиц от –100 мм до –150 мм.
- Система Slide-Out Service™ для облегчения технического ухода.
Класс демпфера – до 271 ньютонометра.
Области применения – транспортировка песка и гравия.

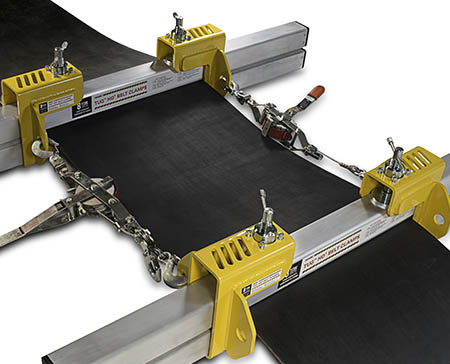

- Стяжное устройство TUG HD Скачать документацию
- Устройство для подъема лент FLEX-LIFTER Скачать документацию

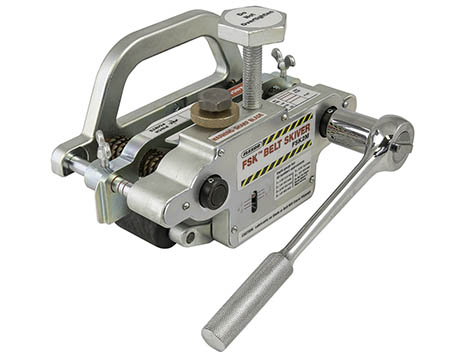

- Устройство для снятия обкладок Belt Skiver Скачать документацию

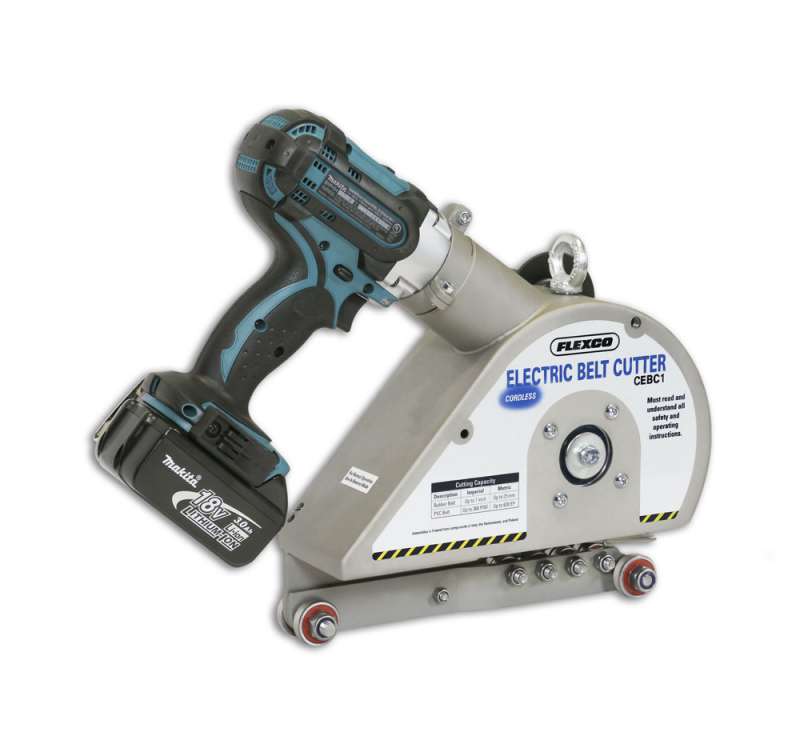

- Электрическое устройство для резки лент типа ITEC Скачать документацию

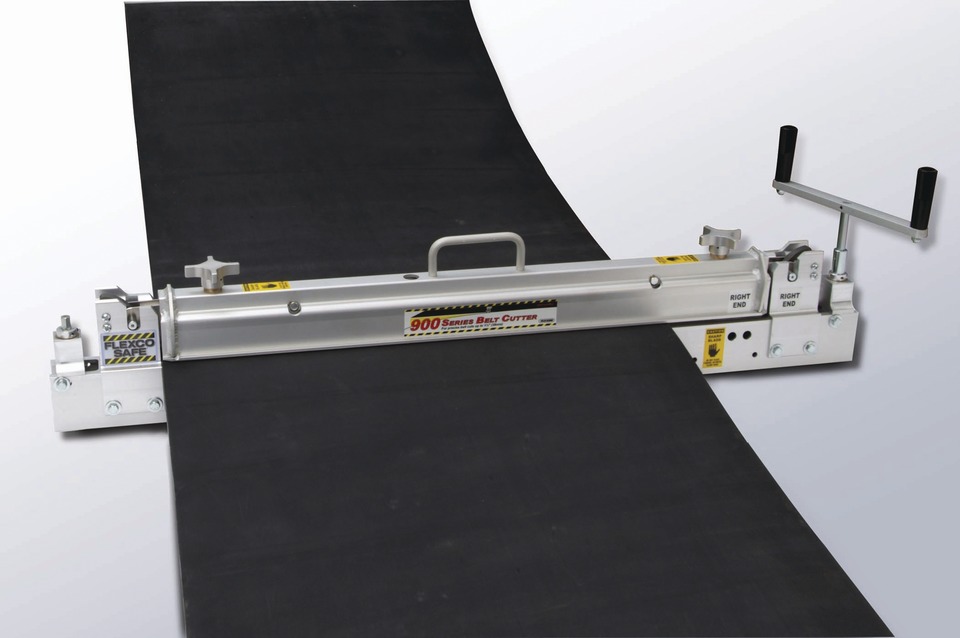

- Механические устройства для резки лент Скачать документацию

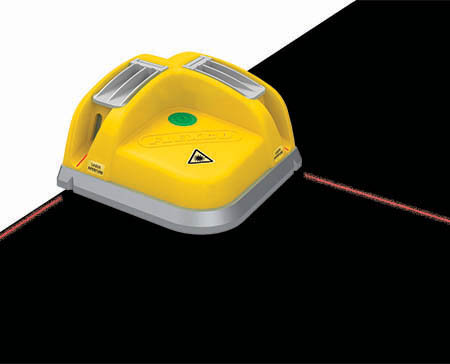

- Лазерный прибор для разметки ленты Laser Belt Square
- Самозахватывающие стяжные устройства Скачать документацию

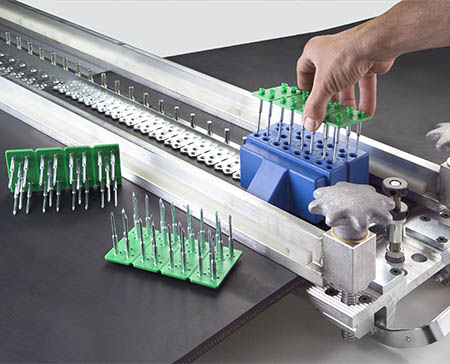

- Монтажные станки для соединений Rivet Solid Plate
- Монтажный станок RSC187

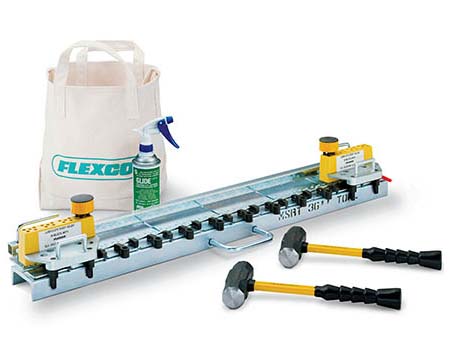

- Устройства для монтажа шарниров Rivet Hinged

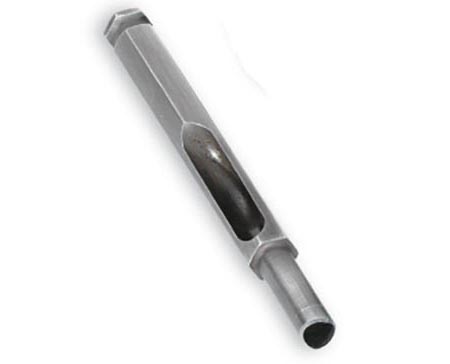

- Пробойник для ручного монтажа P1P, P2P, P3P

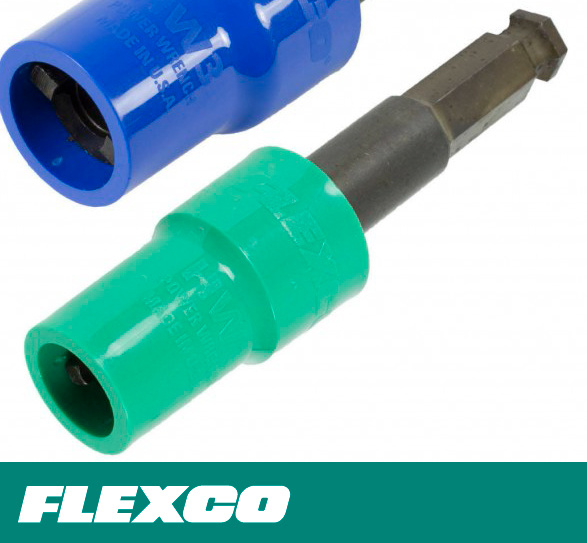

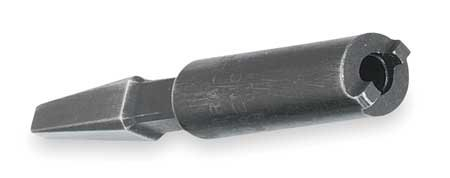

- Торцовый гаечный ключ для ручного монтажа S1S, S2S, S3S

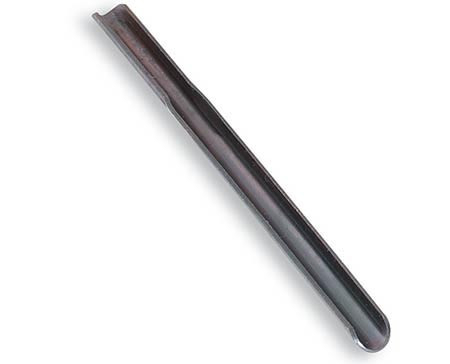

- Направляющая для насадки болтов для ручного монтажа 2BH
- Обламыватель болтов для ручного монтажа 110, 112, 113

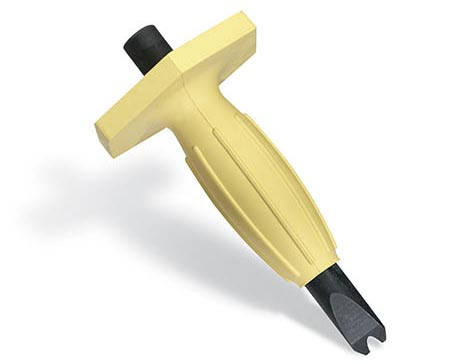

- Зубило для замены изношенных верхних пластин для ручного монтажа C1C, C2C

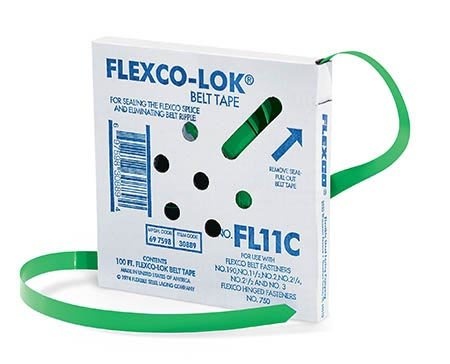

- Лок-лента FL7C, FL11C
- Пробойник для монтажа с помощью дрели HP1, HP2, HP3
- Гаечный ключ для монтажа с помощью дрели HW1, HW2, HW3

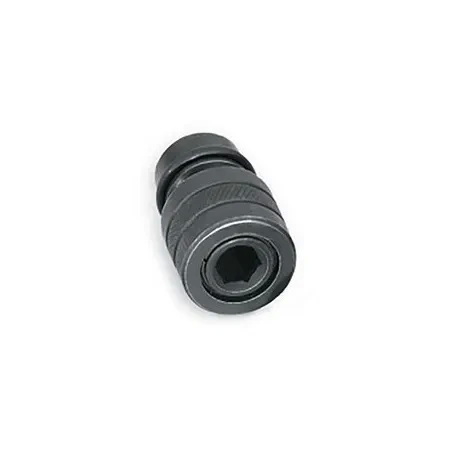

- Патрон для монтажа с помощью дрели 5552
- Каталог Flexco Продукция для ленточных конвейеров
- Каталог Flexco Соединения конвейерных лент для тяжелого режима работы
- Самозажимное стяжное устройство Flexco Far Pul (LSHD)
- Электрическое устройство для резки конвейерных лент (резины) Flexco ITEC
- Устройства для снятия обкладок ленты Flexco FSK
- Подъемник для ленты Flexco Flex Lifter
- Стяжное устройство Flexco TUG HD

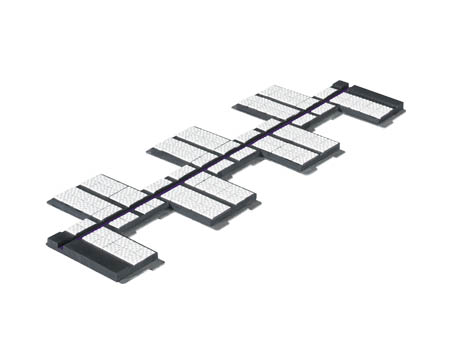

- Металлокерамическая наварная футеровка Flexco Flex Lag
- Фартучные системы Flexco Flex Seal
- Демпферная станция Flexco EZIB
- Инспекционная дверь Flexco
- Конвейерные секции со скатами Flexco EZSB
- Демпферная станция для тяжелого режима работы Flexco DRX 3000

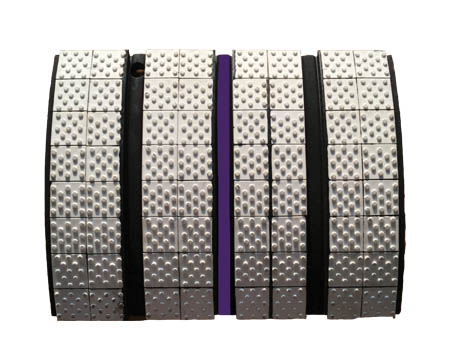

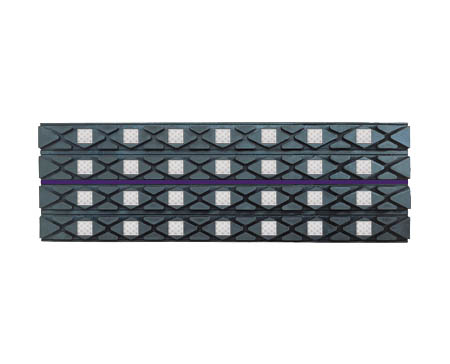

- Керамическая футеровка Flexco Flex Lag
- Демпферная станция Flexco DRX
- Самоцентрирующая роликоопора для верхней и нижней ветви для тяжелого режима работы PT Max
- Самоцентрирующая роликоопора для нижней ветви для тяжелого режима работы PT Pro
- Самоцентрирующая роликоопора для нижней ветви PTEZ
- Болтовые соединения Flexco
- Пневматический клепатель Flexco
- Устройство для вторичной очистки с полиуретановыми и карбидными лезвиями Y-TYpe
- Электрический резак Flexco для ленты
- Устройство для вторичной очистки ленты для тяжелых условий работы Flexco MHS
- Высокотемпературное устройство для предварительной очистки Flexco EZP1 ConShear
- Устройство для предварительной очистки для умеренного режима работы Flexco MMP
- Устройство для предварительной очистки для стандартных условий работы EZP1 Rockline
- Высокотемпературное устройство для предвари-тельной очистки Flexco H-Type с наконечниками V
- EZSB Конвейерные секции Flexco со скатами
- V образный скребок Flexco
- Диагональный скребок Flexco RDP1
- Моторизированная щетка-очиститель Flexco MBC
- Устройство для вторичной очистки Flexco U-Type
- Устройство для вторичной очистки Flexco T-Type
- Устройство для вторичной очистки Flexco R-Type
- Устройство для вторичной очистки Flexco P-Type
- Устройство для предварительной очистки в тяжелых условиях Flexco MXP
- Устройство для предварительной очистки для стандартных условий работы на месторождениях MSP
- Устройство для предварительной очистки в тяжелых условиях Flexco MHP
- Устройство для предварительной очистки держателя для тяжелых условий работы Flexco MHCP
- Устройство для предварительной очистки H-TYPE с наконечниками V или VP
- Устройство для вторичной очистки для умеренного режима работы Flexco FMS
- Устройство для вторичной очистки Flexco EZS2 Rockline
- Устройство для вторичной очистки Flexco HIGH TEMP EZS2
- Устройство для предварительной очистки для стандартных условий работы Flexco EZP1 Rockline
- Система болтовых нешарнирных креплений Flexco
- Скобовое соединение Flexco XP
В связи с уходом компании «Flexco» из России, мы продолжаем поставки оборудования данного производителя по параллельному импорту. Свяжитесь с нами для уточнения наличия оборудования на складе или сроках поставки под заказ.

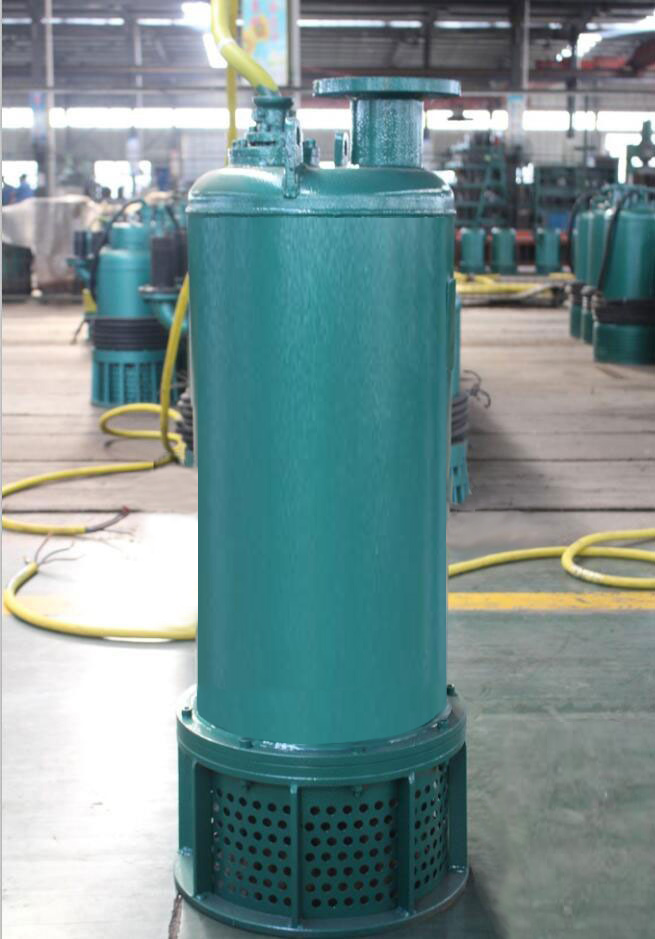

Насосы состоят из электродвигателей серии YBQ и неэлектрической (гидравлической) части. Электродвигатели насосов серии BQS встроенные или наружные низковольтные, состоят из вводного устройства с одним кабельным вводом и постоянно присоединенным отрезком кабеля и отделения статора.
Электродвигатели насосов серии BQ встроенные высоковольтные и водонаполненные состоят из вводного устройства с двумя кабельными вводами и двумя постоянно присоединенными отрезками кабеля, отделения статора и охладителя.
Неэлектрическая (гидравлическая) часть насосов состоит из оболочки, подшипников, насаженных на вал лопастных колес (одного колеса) и обратного клапана (только у насосов серии BQ).
Взрывобезопасный уровень взрывозащиты РВ, Mb электродвигателей серии YBQ обеспечивается выполнением требований стандартов: ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d».
Уровень взрывозащиты Mb неэлектрической (гидравлической) части насосов серии BQ и BQS обеспечивается выполнением требований стандартов:
ГОСТ 31441.1-2011 (EN 13463-1:2001) «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования»,
ГОСТ 31441.5-2011 (EN 13463-5:2003) «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью «с»,
ГОСТ 31438.2-2011 (EN 1127-2:2002) «Взрывобезопасные среды. Взрывозащита и предотвращение взрыва. Часть 2. Основополагающая концепция и методология (для подземных выработок)»,
ГОСТ 31439-2011 (EN 1710:2005) «Оборудование и компоненты, предназначенные для применения в потенциаль¬но взрывоопасных средах подземных выработок шахт и рудников».
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.
№ п/п | Тип насоса | Тип электродвигателя | Напряжение, В | Мощность, кВт | Расход, м 3 /час | Высота подъема, м |
---|---|---|---|---|---|---|
1. | BQS 15-55-5.5/N | YBQ-5.5/2N | 380, 660, 1140 | 5,5 | 15 | 55 |
2. | BQS 20-40-5.5/N | YBQ-5.5/2N | 380, 660, 1140 | 5,5 | 20 | 40 |
3. | BQS 30-30-5.5/N | YBQ-5.5/2N | 380, 660, 1140 | 5,5 | 30 | 30 |
4. | BQS 40-20-5.5/N | YBQ-5.5/2N | 380, 660, 1140 | 5,5 | 40 | 20 |
5. | BQS 70-10-5.5/N | YBQ-5.5/2N | 380, 660, 1140 | 5,5 | 70 | 10 |
6. | BQS 15-70-7.5/N | YBQ-7.5/2N | 380, 660, 1140 | 7,5 | 15 | 70 |
7. | BQS 20-50-7.5/N | YBQ-7.5/2N | 380, 660, 1140 | 7,5 | 20 | 50 |
8. | BQS 30-40-7.5/N | YBQ-7.5/2N | 380, 660, 1140 | 7,5 | 30 | 40 |
9. | BQS 50-25-7.5/N | YBQ-7.5/2N | 380, 660, 1140 | 7,5 | 50 | 25 |
10. | BQS 80-16-7.5/N | YBQ-7.5/2N | 380, 660, 1140 | 7,5 | 80 | 16 |
11. | BQS 20-70/2-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 20 | 70 |
12. | BQS 30-56-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 30 | 56 |
13. | BQS 40-40-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 40 | 40 |
14. | BQS 50-40-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 50 | 40 |
15. | BQS 60-32-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 60 | 32 |
16. | BQS 80-20-11/N | YBQ-11/2N | 380, 660, 1140 | 11 | 80 | 20 |
17. | BQS 20-85/2-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 20 | 85 |
18. | BQS 40-60-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 40 | 60 |
19. | BQS 50-50-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 50 | 50 |
20. | BQS 70-35-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 70 | 35 |
21. | BQS 80-25-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 80 | 25 |
22. | BQS 100-22-15/N | YBQ-15/2N | 380, 660, 1140 | 15 | 100 | 22 |
23. | BQS 20-100/2-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 20 | 100 |
24. | BQS 30-80-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 30 | 80 |
25. | BQS 35-70-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 35 | 70 |
26. | BQS 50-65-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 50 | 65 |
27. | BQS 60-50-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 60 | 50 |
28. | BQS 70-45-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 70 | 45 |
29. | BQS 100-30-18.5/N | YBQ-18.5/2N | 380, 660, 1140 | 18,5 | 100 | 30 |
30. | BQS 30-100/2-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 30 | 100 |
31. | BQS 40-80-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 40 | 80 |
32. | BQS 50-75-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 50 | 75 |
33. | BQS 60-70-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 60 | 70 |
34. | BQS 80-40-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 80 | 40 |
35. | BQS 100-35-22/N | YBQ-22/2N | 380, 660, 1140 | 22 | 100 | 35 |
36. | BQS 30-130/2-30/N | YQB-30/2N | 380, 660, 1140 | 30 | 30 | 130 |
37. | BQS 50-100/2-30/N | YQB-30/2N | 380, 660, 1140 | 30 | 50 | 100 |
38. | BQS 60-80/2-30/N | YQB-30/2N | 380, 660, 1140 | 30 | 60 | 80 |
39. | BQS 80-60-30/N | YQB-30/2N | 380, 660, 1140 | 30 | 80 | 60 |
40. | BQS 120-50-3 0/N | YQB-30/2N | 380, 660, 1140 | 30 | 120 | 50 |
41 | BQS 200-22-30/N | YQB-30/2N | 380, 660, 1140 | 30 | 200 | 22 |
42 | BQS 30-150/2-37/N | YBQ-37/2N | 380, 660, 1140 | 37 | 30 | 150 |
43 | BQS 50-120/2-37/N | YBQ-37/2N | 380, 660, 1140 | 37 | 50 | 120 |
44 | BQS 60-100/2-37/N | YBQ-37/2N | 380, 660, 1140 | 37 | 60 | 100 |
45 | BQS 80-80-37/N | YBQ-37/2N | 380, 660, 1140 | 37 | 80 | 80 |
46 | BQS 100-70-3 7/N | YBQ-37/2N | 380, 660, 1140 | 37 | 100 | 70 |
47 | BQS 200-30-37/N | YBQ-37/2N | 380, 660, 1140 | 37 | 200 | 30 |
48 | BQS 30-170/2-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 30 | 170 |
49 | BQS 50-150/2-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 50 | 150 |
50. | BQS 60-120/2-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 60 | 120 |
51 | BQS 80-100-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 80 | 100 |
52. | BQS 150-50-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 150 | 50 |
53. | BQS 200-45-45/N | YBQ-45/2N | 380, 660, 1140 | 45 | 200 | 45 |
54. | BQS 50-190/3-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 50 | 190 |
55. | BQS 70-130/2-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 70 | 130 |
56. | BQS 85-100-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 85 | 100 |
57. | BQS 120-80-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 120 | 80 |
58. | BQS 150-70-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 150 | 70 |
59. | BQS 200-60-55/N | YBQ-55/2N | 380, 660, 1140 | 55 | 200 | 60 |
60. | BQS 50-210/3-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 50 | 210 |
61. | BQS 80-160/2-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 80 | 160 |
62. | BQS 100-130/2-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 100 | 130 |
63. | BQS 150-100-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 150 | 100 |
64. | BQS 200-80-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 200 | 80 |
65. | BQS 250-60-75/N | YBQ-75/2N | 380, 660, 1140 | 75 | 250 | 60 |
66. | BQS 60-240/3-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 60 | 240 |
67. | BQS 80-190/3-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 80 | 190 |
68. | BQS 100-160/2-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 100 | 160 |
69. | BQS 130-130-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 130 | 130 |
70. | BQS 180-100-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 180 | 100 |
71. | BQS 200-100-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 200 | 100 |
72. | BQS 250-70-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 250 | 70 |
73. | BQS 300-50-90/N | YBQ-90/2N | 380, 660, 1140 | 90 | 300 | 50 |
74. | BQS 90-200/3-110/N | YBQ-110/2N | 380, 660, 1140 | 110 | 90 | 200 |
75. | BQS 110-180/2-110/N | YBQ-110/2N | 380, 660, 1140 | 110 | 110 | 180 |
76. | BQS 150-140/2-110/N | YBQ-110/2N | 380, 660, 1140 | 110 | 150 | 140 |
77. | BQS 200-110-110/N | YBQ-110/2N | 380, 660, 1140 | 110 | 200 | 110 |
78. | BQS 3 00-70-110/N | YBQ-110/2N | 380, 660, 1140 | 110 | 300 | 70 |
79. | BQS 60-300/3-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 60 | 300 |
80. | BQS 100-200/2-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 100 | 200 |
81. | BQS 150-150/2-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 150 | 150 |
82. | BQS 200-120-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 200 | 120 |
83. | BQS 240-100-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 240 | 100 |
84. | BQS 3 00-80-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 300 | 80 |
85. | BQS 450-50-132/N | YBQ-132/2N | 380, 660, 1140 | 132 | 450 | 50 |
86. | BQS 60-360/4-160/N | YBQ-160/2N | 660, 1140 | 160 | 60 | 360 |
87. | BQS 100-250/2-160/N | YBQ-160/2N | 660, 1140 | 160 | 100 | 250 |
88. | BQS 150-200/2-160/N | YBQ-160/2N | 660, 1140 | 160 | 150 | 200 |
89. | BQS 180-170/2-160/N | YBQ-160/2N | 660, 1140 | 160 | 180 | 170 |
90. | BQS 300-100-160/N | YBQ-160/2N | 660, 1140 | 160 | 300 | 100 |
91. | BQS 500-55-160/N | YBQ-160/2N | 660, 1140 | 160 | 500 | 55 |
92. | BQS 70-400/5-185 | YBQ-185/2 | 660, 1140 | 185 | 70 | 400 |
93. | BQS 80-360/5-185 | YBQ-185/2 | 660, 1140 | 185 | 80 | 360 |
94. | BQS 100-300/4-185 | YBQ-185/2 | 660, 1140 | 185 | 100 | 300 |
95. | BQS 180-200/2-185 | YBQ-185/2 | 660, 1140 | 185 | 180 | 200 |
96. | BQS 240-160/2-185 | YBQ-185/2 | 660, 1140 | 185 | 240 | 160 |
97. | BQS 400-85-185 | YBQ-185/2 | 660, 1140 | 185 | 400 | 85 |
98. | BQS 600-60-185 | YBQ-185/2 | 660, 1140 | 185 | 600 | 60 |
99. | BQS 80-400/4-200/N | YBQ-200/2 | 660, 1140 | 200 | 80 | 400 |
100. | BQS 100-320/4-200/N | YBQ-200/2 | 660, 1140 | 200 | 100 | 320 |
101. | BQS 200-200/4-200/N | YBQ-200/2 | 660, 1140 | 200 | 200 | 200 |
102. | BQS 320-120/2-200/N | YBQ-200/2 | 660, 1140 | 200 | 320 | 120 |
103. | BQS 150-250/4-200/N | YBQ-200/2 | 660, 1140 | 200 | 150 | 250 |
104. | BQS 80-450/5-220 | YBQ-220/2 | 660, 1140 | 220 | 80 | 450 |
105. | BQS 100-350/5-220 | YBQ-220/2 | 660, 1140 | 220 | 100 | 350 |
106. | BQS 150-280/3-220 | YBQ-220/2 | 660, 1140 | 220 | 150 | 280 |
107. | BQS 180-240/2-220 | YBQ-220/2 | 660, 1140 | 220 | 180 | 240 |
108. | BQS 220-200/2-220 | YBQ-220/2 | 660, 1140 | 220 | 220 | 200 |
109. | BQS 240-180/3-220 | YBQ-220/2 | 660, 1140 | 220 | 240 | 180 |
110. | BQS 320-140/2-220 | YBQ-220/2 | 660, 1140 | 220 | 320 | 140 |
lll. | BQS 150-300/5-250/N | YBQ-250/2 | 660, 1140 | 250 | 150 | 300 |
112. | BQS 250-250/4-250/N | YBQ-250/2 | 660, 1140 | 250 | 250 | 250 |
113. | BQS 300-185/3-250/N | YBQ-250/2 | 660, 1140 | 250 | 300 | 185 |
114. | BQS 400-150/3-250/N | YBQ-250/2 | 660, 1140 | 250 | 400 | 150 |
115. | BQS 500-100-250/N | YBQ-250/2 | 660, 1140 | 250 | 500 | 100 |
116. | BQS 630-80-250/N | YBQ-250/2 | 660, 1140 | 250 | 630 | 80 |
117. | BQS 800-70-250/N | YBQ-250/2 | 660, 1140 | 250 | 800 | 70 |
118. | BQS 100-400/4-250/N | YBQ-250/2 | 660, 1140 | 250 | 100 | 400 |
119. | BQS 320-200/4-280/N | YBQ-280/2 | 660, 1140 | 280 | 320 | 200 |
120. | BQS 400-160/3-280/N | YBQ-280/2 | 660, 1140 | 280 | 400 | 160 |
121. | BQS 500-120/3-280/N | YBQ-280/2 | 660, 1140 | 280 | 500 | 120 |
122. | BQS 630-90-280/N | YBQ-280/2 | 660, 1140 | 280 | 630 | 90 |
123. | BQS 800-80-280/N | YBQ-280/2 | 660, 1140 | 280 | 800 | 80 |
124. | BQS 1000-28-280/N | YBQ-280/2 | 660, 1140 | 280 | 1000 | 28 |
125. | BQS 1500-45-280/N | YBQ-280/2 | 660, 1140 | 280 | 1500 | 45 |
12б. | BQS 300-300/4-315/N | YBQ-315/2 | 660, 1140 | 315 | 300 | 300 |
127. | BQS 350-200/4-315/N | YBQ-315/2 | 660, 1140 | 315 | 350 | 200 |
128. | BQS 400-180/3-315/N | YBQ-315/2 | 660, 1140 | 315 | 400 | 180 |
129. | BQS 500-135/3-315/N | YBQ-315/2 | 660, 1140 | 315 | 500 | 135 |
130. | BQ 400-255/3-450/WS | YBQ-450/4S | 6000, 10000 | 450 | 400 | 255 |
131. | BQ 400-340/4-630/WS | YBQ-630/4S | 6000, 10000 | 630 | 400 | 340 |
132. | BQ 400-425/5-800/WS | YBQ-800/4S | 6000, 10000 | 800 | 400 | 425 |
133. | BQ 450-170/2-355/WS | YBQ-355/4S | 6000, 10000 | 355 | 450 | 170 |
134. | BQ 450-255/3-500/WS | YBQ-500/4S | 6000, 10000 | 500 | 450 | 255 |
135. | BQ 450-350/4-630/WS | YBQ-630/4S | 6000, 10000 | 630 | 450 | 350 |
136. | BQ 500-240/3-500/WS | YBQ-500/4S | 6000, 10000 | 500 | 500 | 240 |
137. | BQ 500-280/3-560/WS | YBQ-560/4S | 6000, 10000 | 560 | 500 | 280 |
138. | BQ 500-340/4-630/WS | YBQ-630/4S | 6000, 10000 | 630 | 500 | 340 |
139. | BQ 500-360/4-710/WS | YBQ-710/4S | 6000, 10000 | 710 | 500 | 360 |
140. | BQ 550-170/2-400/WS | YBQ-400/4S | 6000, 10000 | 400 | 550 | 170 |
141. | BQ 550-255/3-560/WS | YBQ-560/4S | 6000, 10000 | 560 | 550 | 255 |
142. | BQ 550-340/4-800/WS | YBQ-800/4S | 6000, 10000 | 800 | 550 | 340 |
143. | BQ 550-430/5-1000/WS | YBQ-1000/4S | 6000, 10000 | 1000 | 550 | 430 |
144. | BQ 550-600/7-1400/WS | YBQ-1400/4S | 6000, 10000 | 1400 | 550 | 600 |
145. | BQ 600-340/4-900/WS | YBQ-900/4S | 6000, 10000 | 900 | 600 | 340 |
146. | BQ 725-265/6-710/WS | YBQ-710/4S | 6000, 10000 | 710 | 725 | 265 |
147. | BQ 725-290/7-800/WS | YBQ-800/4S | 6000, 10000 | 800 | 725 | 290 |
148. | BQ 725-320/8-900/WS | YBQ-900/4S | 6000, 10000 | 900 | 725 | 320 |
149. | BQ 725-360/9-1000/WS | YBQ-1000/4S | 6000, 10000 | 100 | 725 | 360 |
150. | BQ 725-400/10-1120/WS | YBQ-1120/4S | 6000, 10000 | 1120 | 725 | 400 |
151. | BQ 725-480/12-1200/WS | YBQ-1200/4S | 6000, 10000 | 1200 | 725 | 480 |
Крепление горных выработок посредством анкерных стержней обладает такими несомненными преимуществами, как повышенная эффективность и низкая себестоимость крепления, повышенная скорость проходки, меньшее количество дополнительно откатываемой породы, меньшая интенсивность труда, а также повышенный коэффициент использования сечения выработки, благодаря чему оно пользуется признанием и широко применяется во всех угледобывающих странах мира.

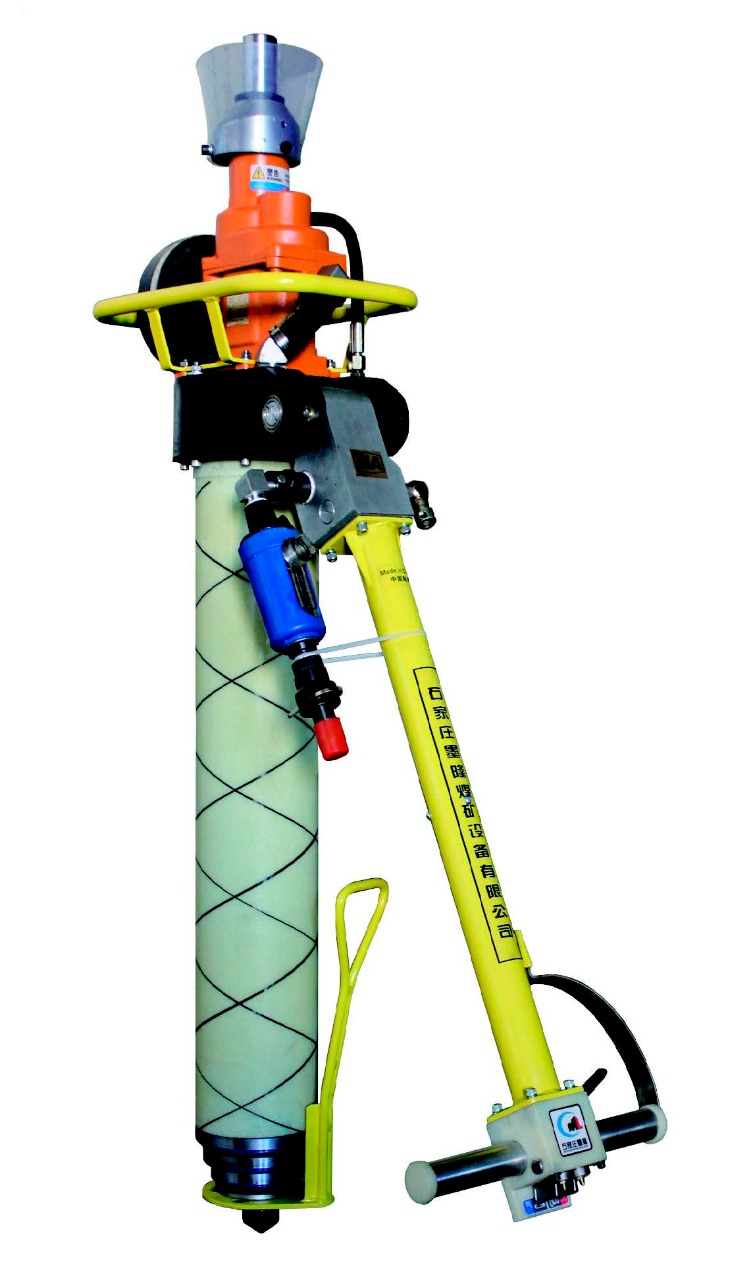

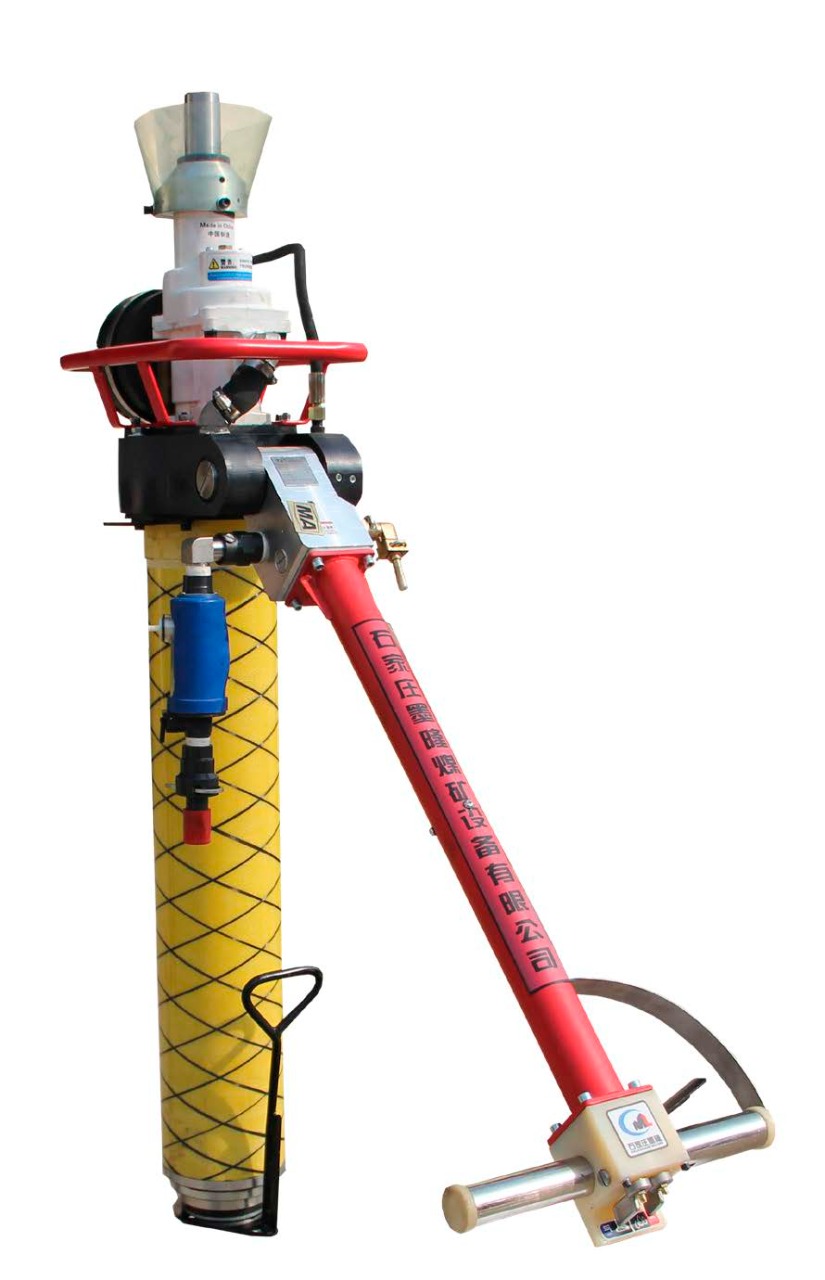

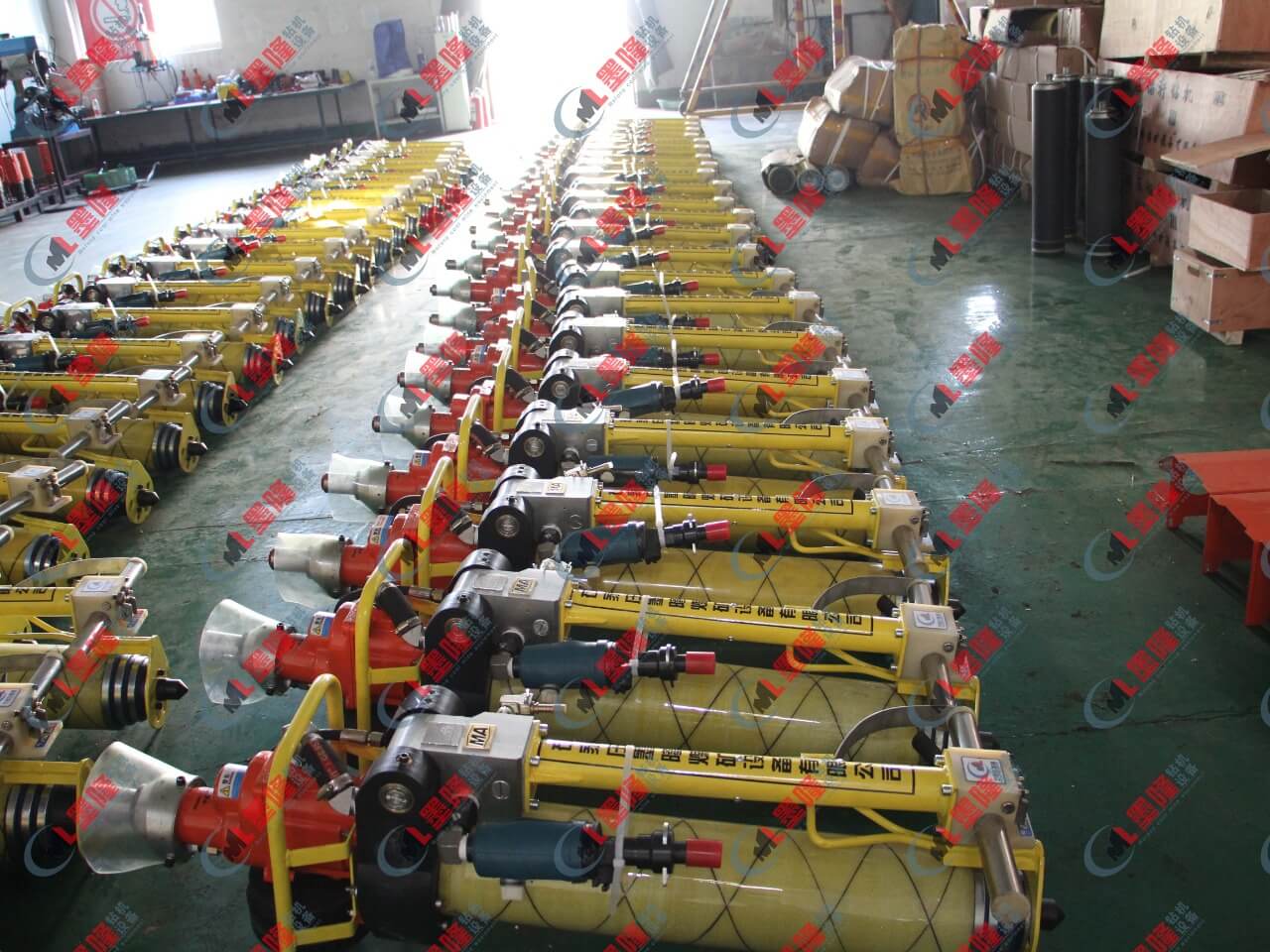

Пневматический анкероустановщик MQT позволяет производить такие операции, как бурение, перемешивание и установку анкерных стержней и тросов. Достаточно затянуть только гайку, чтобы достичь натяжения, требующегося для первичных анкеров. Анкероустановщик может применяться для анкерного крепления в различных скальных, угольных и полуугольных выработках с твердостью породы f≤10.
Пневматический анкероустановщик компактен по конструкции, имеет небольшие размеры, легкий вес и прост в использовании. Крутящий момент и скорость анкероустановщика улучшен за счет оптимизации конструкции компонентов. В то же время были усовершенствованы: выдвижной клапан, главный вал и водяная рубашка, что еще больше увеличивает срок службы всей установки, упрощает конструкцию и удобство обслуживания.
Пневматический анкероустановщик MQT использует сжатый воздух в качестве движущей силы и управляет вращением двигателя и подъемом выносной опоры через моторный клапан A и воздушный клапан B соответственно. Откройте моторный клапан A, сжатый воздух приводит во вращение шестерню мотора, после двухступенчатого замедления главный вал приводится во вращение, а затем сверло приводится в действие. Откройте воздушный клапан B, сжатый воздух поступает в цилиндр выносной опоры через клапан быстрого выпуска, так что цилиндр выдвигается. Отрегулируйте воздухозаборник клапана AB (измените угол поворота рабочего ключа и ручки), вы можете изменить скорость вращения главного вала и скорость выдвижения выносной опоры. Откройте водяной клапан C, и промывочная вода поступает в буровое долото через трехходовой вал, фиксированную втулку, водяную рубашку и бурильную трубу для промывки шлама, и охлаждения бурового долота. Расход промывочной воды можно изменить, изменив угол наклона ручки управления.
Для того чтобы правильно выбрать модель пневматического анкероустановщика, надо прежде всего знать длину анкерных стержней, минимальную и максимальную высоту кровли. Эти факторы определяют, какая требуется высота изделия при его максимальной выдвижке и какая минимальная высота его в сложенном состоянии.
Например, высота кровли: 3300-3500 мм. Длина анкера: 1800 мм.
Если мы из минимальной высоты кровли (3300 мм) вычтем длину анкера (1800 мм), то останется максимальное пространство 1500 мм. Это и есть то пространство, какое остается для размещения самого анкероустановщика. Таким образом, максимальная высота необходимого анкероустановщика превышает максимальную высоту кровли (3500 мм), а минимальная высота в сложенном виде должна быть менее 1500 мм. Согласно таблице характеристик, следует выбрать MQT-120/3.0 III-Тип, так как его высота при максимальной выдвижке составляет 3620 мм, а минимальная высота в сложенном состоянии - 1460 мм.
В СТТ-Трейдинг вы можете приобрети Анкероустановщики MQT следующих модификаций:
Анкероустановщик MQT-120/3.0
Анкероустановщик MQT-130/2.8
Анкероустановщик MQT-130/3.0
Анкероустановщик MQT-130/3.2
Анкероустановщик MQT-130/3.5
Анкероустановщик MQT-130/3.6
Анкероустановщик MQT-130/4.0
Анкероустановщик MQT-130/4.0L
Оборудование Сертифицировано. Документацию отправляем по запросу.
Шахтные электровозы АМ8Д, 2АМ8Д предназначены для откатки грузовых и пассажирских составов вагонеток по подземным откаточным выработкам шахт, опасных по газу и пыли, где разрешена эксплуатация электровозов в рудничном исполнении повышенной надежности РП, П. Электровоз АМ8Д (2АМ-8Д) представляет собой двухосный локомотив с индивидуальной подвеской рамы и двумя кабинами. Он оснащен прицепными устройствами для работы с вагонетками, имеющими автоматические и крюковые сцепки. Электровоз является двухскоростным локомотивом с рамой наружного типа. В передней части рамы размещена кабина машиниста. Внутри кабины установлены сиденья машиниста и средства управления.
К торцам рамы крепятся специальные устройства, представляющие собой буфер с пазами и штыревой сцепкой. Для смягчения ударов о вагонетки принята эластичная конструкция буферно-сцепного устройства с пружинными амортизаторами двустороннего действия. В средней части рамы размещается привод, песочная и тормозная системы, электрооборудование. Привод электровоза состоит из электродвигателя и редуктора.
Электродвигатель последовательного возбуждения с повышенным классом изоляции обмоток, невентилируемый, закрытого типа, с фланцевым креплением к редуктору. Редуктор привода двухступенчатый, цилиндрический, смонтирован на двух роликоподшипниках непосредственно на оси колесной пары. Смягчение и поглощение ударов и толчков при прохождении локомотива по стыкам рельсов, стрелочным переводам и другим неровностям пути, а также более равномерное распределение массы электровоза на колеса полускатов осуществляется эластичной безбалансирной, на четырех витых цилиндрических пружинах, подвеской.
№ | Запчасти к аккумуляторному электровозу АМ8Д (2АМ8Д) | |
---|---|---|
1 | Аккумуляторная батарея 96ТНЖ-350 У5 | 96ТНЖ-350 |
2 | Бандаж АМ8Д | |
3 | Блок диодов БД-2М | |
4 | Блок резисторов БР | |
5 | Вкладыш бронзовый ф160х90 L-150 для электровоза 2АМ8Д | |
6 | Выключатель рудничный взрывобезопасный ВРВ-150М2 к электровозу АМ-8Д | ВРВ-150М2 |
7 | Гребешок контакт разъема ВАР 4М | |
8 | Изолятор ВХ 780014 к электровозу АМ-8Д | ВХ 780014 |
9 | Изолятор ВХ 780027 к электровозу АМ-8Д | ВХ 780027 |
10 | Кабельное межсекционное соединение 2АМ8Д | |
11 | Камера дугогасительная для контактора КРВ-2 5ВХ740014 | 5ВХ740014 |
12 | Клемма 17-20кв. Ø8,10мм (наконечник) | |
13 | Колесная пара АМ8Д в сборе с редуктором | АМ8Д.600.12.00.010 |
14 | Колесная пара АМ8Д.600.12.00.010 | АМ8Д.600.12.00.010 |
15 | Колодка реверса КРВ-2 / сегментодержатель 8ВХ556016 | 8ВХ556016 |
16 | Колодка тормозная АМ8Д.600.13.00.030 | АМ8Д.600.13.00.030 |
17 | Контакт кулачкового элемента 8ТХ551020 | 8ТХ551020 |
18 | Контакт сегментный МСШ.900.30.002 | МСШ.900.30.002 |
19 | Контакт сегментный МСШ.900.30.003 | МСШ.900.30.003 |
20 | Контакт ШР-185 1500 неразрезной (лопатка) к электровозу АМ-8Д | ШР-185 1500 |
21 | Контакт ШР-185 1900 разрезной (гребешок) к электровозу АМ-8Д | ШР-185 1900 |
22 | Контроллер рудничный взрывобезопасный КРВ-2М для управления тяговыми электродвигателями аккумуляторных электровозов АМ-8Д | КРВ-2М |
23 | Крепление тормозной колодки АМ8Д | |
24 | Кулачковый элемент 6ВХ687005 АМ-8Д без дугогасительной камеры | 6ВХ687005 |
25 | Кулачковый элемент 6ВХ687005 с камерой дугогасительной 5BX740014 в комплекте электровоза АМ-8Д | 5BX740014 |
26 | Лампа А24-55/50Вт Р37 | |
27 | Палец реверса для КРВ-2 АМ-8Д (551016) | 551016 |
28 | Перемычка МШС900.30.004 | МШС.900.30.004 |
29 | Прицепное устройство ПС-2 | |
30 | Пружина АМ8Д.11.00.00.003 электровоза АМ8Д | АМ8Д.11.00.00.003 |
31 | Пружина АМ8Д.600.10.00.001 электровоза АМ8Д | АМ8Д.600.10.00.001 |
32 | Пружина АМ8Д.600.10.00.002 электровоза АМ8Д | АМ8Д.600.10.00.002 |
33 | пружина ВЛГ-18.04.001 | |
34 | Пружина под контакт "гребешок" ВАР-4м | |
35 | Редукторная группа АМ8Д | |
36 | Ремкомплект КРВ-2 входит: - палец реверсивный 551016 – 4 шт; - контакт 8ВХ 551046 – 4 ШТ; - сегмент 8ВХ 556016 – 2шт. | |
37 | Сегмент командоконтроллера КРВ-2 8ВХ556016 | 8ВХ556016 |
38 | Сегментодержатель (барабан реверса) МШС.900.30.000 | МШС.900.30.000 |
39 | Скоростемер рудничный СР-1 | Скоростемер СР-1 |
40 | Сцепка крюковая ВГ 3,3 900.03.000.34 ВТ-70 | сцепка ВТ-70 |
41 | Фара рудничная электровозная ФРЭ-1.1МС (светодиодный модуль) ГОСТ 12120-69 | ФРЭ-1.1МС |
42 | ФАРА ФРЭ-1.1МГ | ФРЭ-1.1МГ |
43 | Шпилька проходная длина 12см для контроллера КРВ-2М к электровозу АМ-8Д | |
44 | Шпилька проходная длина 14см для контроллера КРВ-2М к электровозу АМ-8Д | |
45 | Щеткодержатель ДРТ-13 | |
46 | Электродвигатель ДРТ-13 | ДРТ-13 |
47 | Электрощетка для ДРТ-13 ЭГ-74 20х50х64 |
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.
В связи с отсутствием на данный момент в России иностранных производителей замков и соединительных звеньев, компания "СТТ-Трейдинг" имеет возможность привезти продукцию под заказ по параллельному импорту.
Привезем продукцию следующих производителей: THIELE (Германия), Fasing (Польша), RUD (Германия), JDT (Германия).
Официальные каталоги |
---|
скачать каталог THIELE |
скачать каталог FASING |
скачать каталог RUD |
скачать каталог JDT |
Компания «СТТ-Трейдинг» является официальным дилером Китайского завода изготовителя соединительных звеньев и цепей для угледобывающей промышленности. На всю продукцию, поставляемую в Россию, имеется сертификат соответствия. Сертификат дилера предоставляется по запросу.
Уточнить наличие на складе или получить консультацию вы можете по телефону 8 (800) 101 31 40 или написать запрос через удобную форму на сайте.
Звено Кентера ГОСТ 228-79 и ГОСТ 228-95 (ISO 1704-91) – разборной сегмент используется в качестве соединения промежуточных смычек, якорной и коренной смычки в якорный канатах и цепях.
Соединительная скоба Кентера представляет из себя разборной элемент двух полузвеньев соединённые в замок, благодаря короткой «Н-образной» съёмной распорки из двух половин — полузвеньев, которые соединяются взамок при помощи короткой съёмной распорки, выполняющей роль замыкателя соединяя (две половины звена). Изготавливают соединительные звенья Кентера методом горячего штампования с последующей механической обработкой, красят звенья разборные каменноугольным лаком марки А.
Размер | D (mm) | P (mm) | L Макс. | A Мин. | B Макс. | C Мин. | Вес (кг.) | Минимальное разрывное усилие (кН) |
---|---|---|---|---|---|---|---|---|
26х92 | 26±0.8 | 92±0.9 | 148 | 30 | 95 | 65 | 2,6 | 1000 |
30x108 | 30±0.9 | 108±1.1 | 170 | 35 | 109 | 75 | 3,9 | 1350 |
34x126 | 34±1.0 | 126±1.3 | 196 | 36 | 120 | 85 | 5,9 | 1800 |
38x126 | 38±1.1 | 126±1.3 | 204 | 43 | 134 | 94 | 7,4 | 2200 |
38x137 | 38±1.1 | 137±1.3 | 215 | 43 | 134 | 94 | 7,6 | 2200 |
42x146 | 42±1.3 | 146±1.5 | 232 | 47 | 148 | 105 | 10,8 | 2600 |
48x152 | 48±1.5 | 152±1.5 | 249 | 54 | 170 | 118 | 14,3 | 3000 |

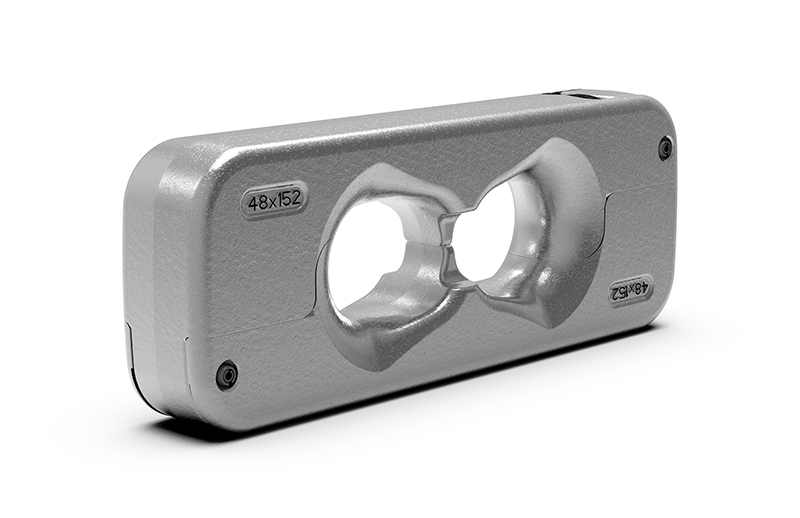

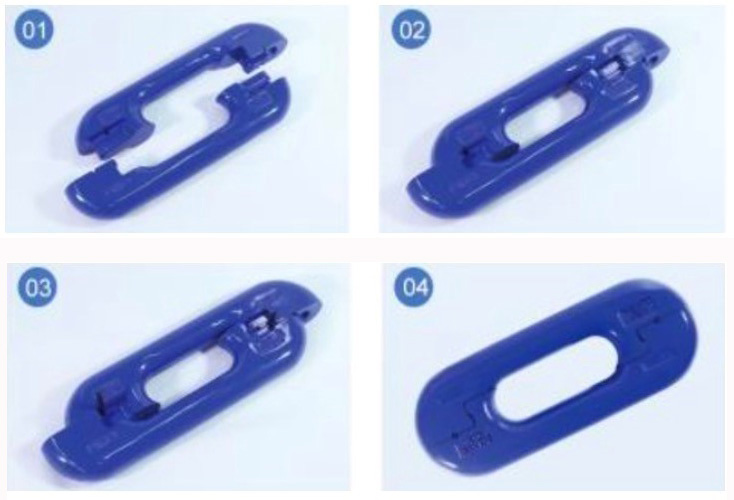

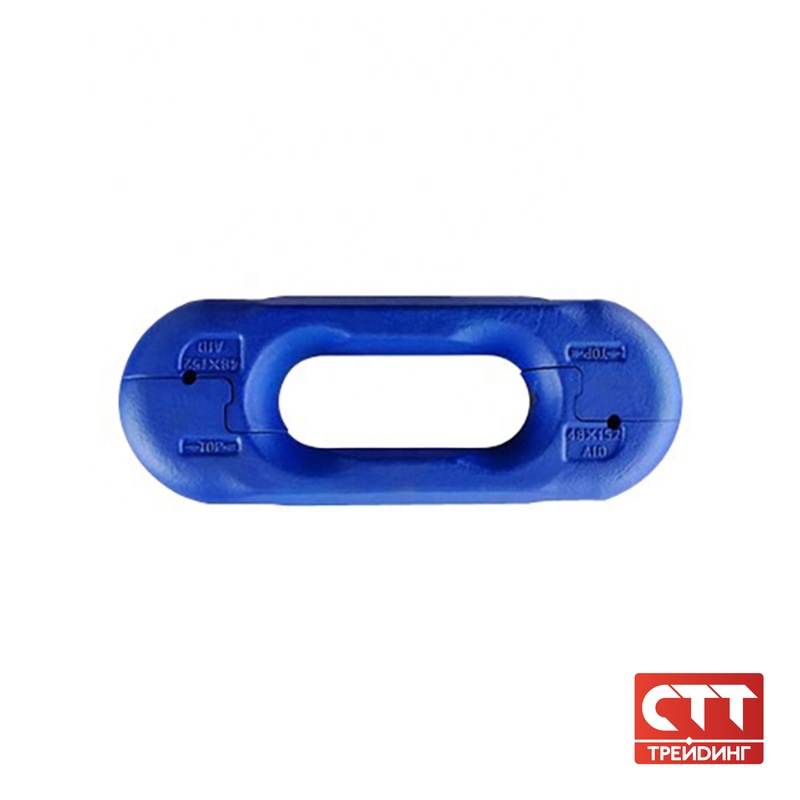

Звено Block Type относится к цепным соединителям для звеньевых цепей. Цепной соединитель состоит из двух подвижных в продольном направлении частей для обеспечения открытия и закрытия соединителя. Каждая часть соединителя снабжена на одном конце шипом и на другом конце - гнездом для приема шипа соответствующей другой части соединителя. Каждый шип снабжен, по меньшей мере, одним фиксирующим ребром, вдвигаемым каждый раз в канавку для фиксации гнезда другой части соединителя. Шип и гнездо имеют поперечное сечение, непрерывно увеличивающееся и, соответственно, расширяющееся в продольном направлении соединителя. Боковые поверхности фиксирующего ребра выполнены клиновидными.
Соединение Block Type направлено на облегчение открытия соединителя после длительной эксплуатации и на обеспечение меньшего сдвига при открытии и закрытии соединителя.

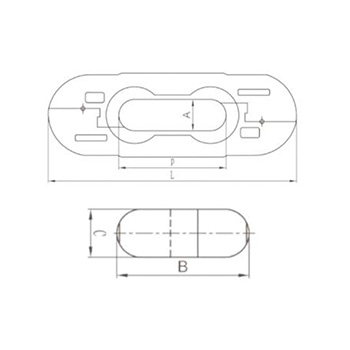

Размер | D (mm) | P (mm) | L Макс. | A Мин. | B Макс. | C Мин. | Вес (кг.) | Минимальное разрывное усилие (кН) |
---|---|---|---|---|---|---|---|---|
26x92 | 26±0.8 | 92±0.9 | 213 | 28 | 75 | 28 | 2,4 | 960 |
30x108 | 30±0.9 | 108±1.1 | 241 | 32 | 87 | 32 | 3,4 | 1270 |
34x126 | 34±1.0 | 126±1.3 | 297 | 37 | 99 | 36 | 5,1 | 1700 |
38x126 | 38±1.1 | 126±1.3 | 290 | 41 | 111 | 40 | 6,3 | 1900 |
38x137 | 38±1.1 | 137±1.3 | 322 | 41 | 111 | 40 | 6,5 | 1900 |
42x146 | 42±1.3 | 146±1.5 | 341 | 45 | 115 | 46 | 8,3 | 2300 |
48x144 | 48±1.5 | 144±1.6 | 334 | 51 | 127 | 56 | 10,2 | 2900 |
48x152 | 48±1.5 | 152±1.6 | 342 | 51 | 127 | 56 | 10,7 | 2900 |
52x170 | 52±1.6 | 170±1.8 | 388 | 56 | 127 | 61 | 15,2 | 3296 |
56x187 | 56±1.7 | 187±1.8 | 411 | 60 | 131 | 65 | 17,5 | 3945 |

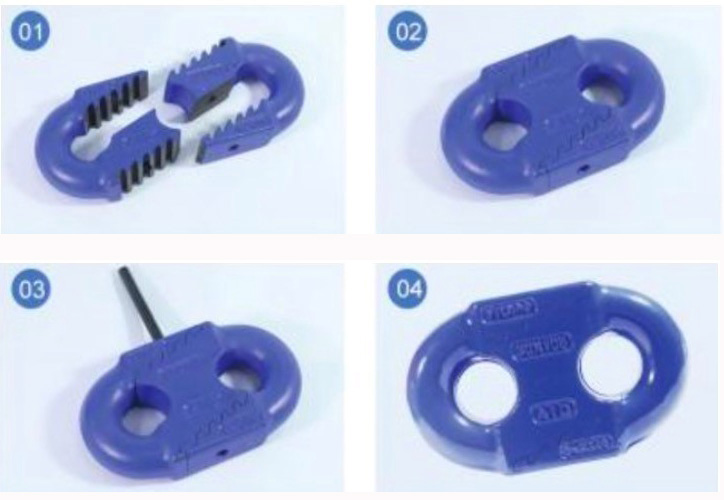

Соединительное звено цепи Flat Type SP содержит два идентично выполненных U-образных полузвена с подвесными скобами и плечами, снабженными также входящими в зацепление друг с другом зубчатыми соединениями. Зубчатые соединения на плечах образованы, с одной стороны, выполненными в виде упоров выступами и, с другой стороны, согласованными с выступами карманами.
Размер | D (mm) | P (mm) | L Макс. | A Мин. | B Макс. | C Мин. | Вес (кг.) | Минимальное разрывное усилие (кН) |
---|---|---|---|---|---|---|---|---|
18x64 | 18±0.5 | 64±0.6 | 102 | 20 | 66 | 23 | 1,3 | 410 |
22x86 | 22±0.7 | 86±0.9 | 132 | 24 | 85 | 27 | 1,5 | 610 |
26x92 | 26±0.8 | 92±0.9 | 146 | 28 | 97 | 33 | 2,1 | 870 |
30x108 | 30±0.9 | 108±1.1 | 170 | 32 | 109 | 36 | 3,1 | 1200 |
34x126 | 34±1.0 | 126±1.3 | 196 | 36 | 121 | 41 | 4,5 | 1450 |
Звено Flat Type SL содержит два идентичных сопряженных между собой U-образных полузвена со стопорным пальцем. Стопорный палец расположен в центре плоскости звена перпендикулярно продольной оси звена. Каждое полузвено выполнено с поверхностями сопряжения в виде последовательно чередующихся выступов и впадин. Одна из поверхностей сопряжения выполнена на внешней стороне одного конца полузвена. Другая поверхность сопряжения выполнена на внутренней стороне другого конца полузвена. Поверхности сопряжения параллельны друг другу и расположены с наклоном к продольной оси звена. Поверхности выступов и впадин выполнены перпендикулярными друг другу, ширина выступов и впадин в центре плоскости звена выполнена большей ширины выступов и впадин, удаленных от центра, а центры кривизны цилиндрических торцевых поверхностей расположены в плоскости звена на его поперечной оси.
Размер | D (mm) | P (mm) | L Макс. | A Мин. | B Макс. | C Мин. | Вес (кг.) | Минимальное разрывное усилие (кН) |
---|---|---|---|---|---|---|---|---|
18x64 | 18±0.5 | 64±0.6 | 102 | 19 | 72 | 24 | 0,8 | 361 |
22x86 | 22±0.7 | 86±0.9 | 132 | 24 | 85 | 27 | 1,4 | 600 |
26x92 | 26±0.8 | 92±0.9 | 146 | 28 | 97 | 33 | 2,1 | 870 |
30x108 | 30±0.9 | 108±1.1 | 170 | 32 | 109 | 36 | 3,0 | 1200 |
34x126 | 34±1.0 | 126±1.3 | 196 | 36 | 121 | 41 | 4,3 | 1450 |
38x137 | 38±1.1 | 137±1.4 | 215 | 40 | 134 | 46 | 5,7 | 1900 |
42x146 | 42±1.3 | 146±1.5 | 232 | 44 | 150 | 51 | 8,1 | 2200 |
42x152 | 42±1.3 | 152±1.5 | 238 | 44 | 150 | 51 | 8,1 | 2200 |
Получить консультацию вы можете по телефону 8 (800) 101 31 40 или подать заявку через удобную форму на сайте.

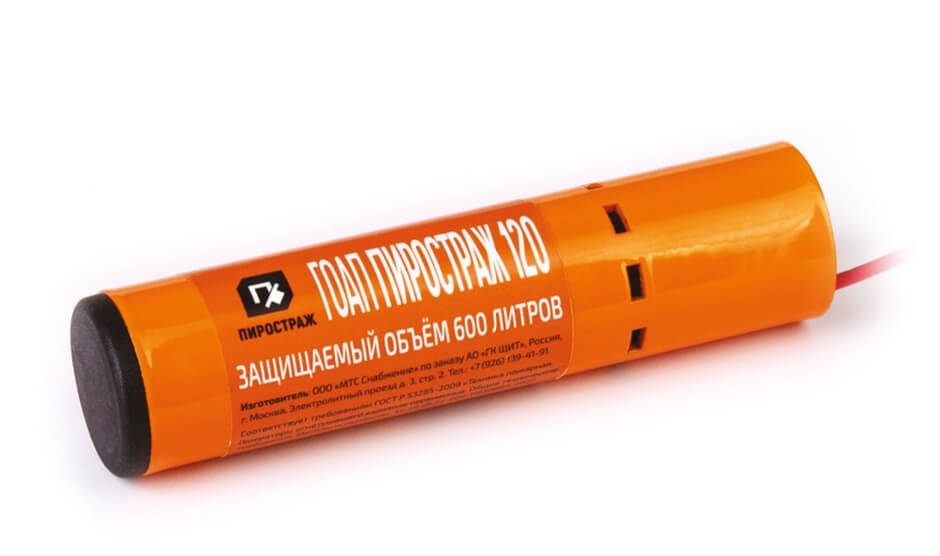

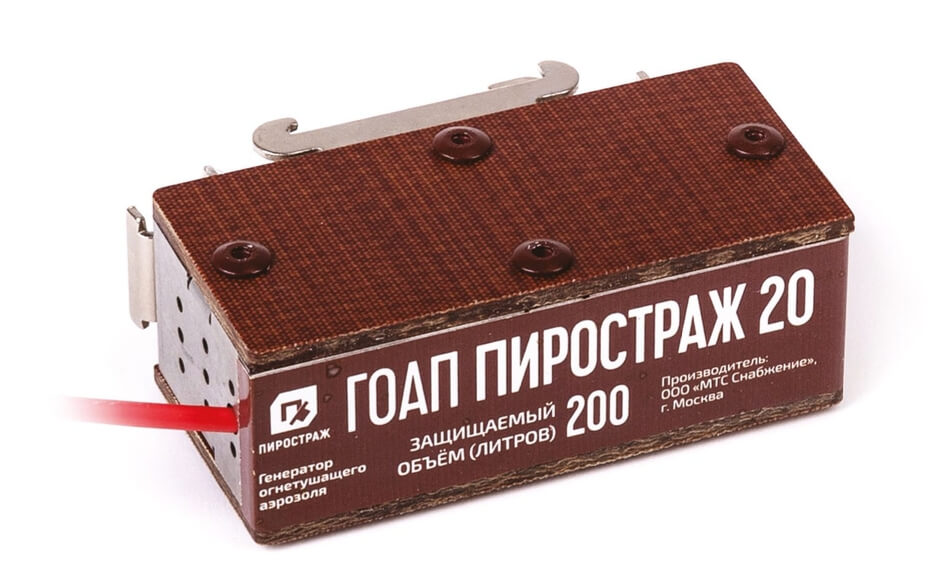

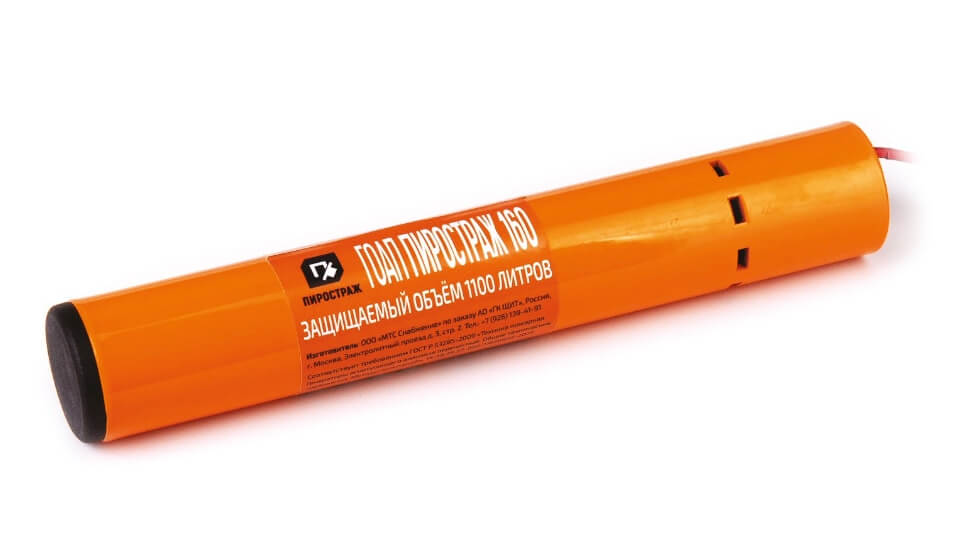

Генератор огнетушащего аэрозоля (ГОА)
ПИРОСТРАЖ
Назначение, устройство и принцип действия
Генератор огнетушащего аэрозоля ПИРОСТРАЖ (далее ГОА) представляет собой устройство пожаротушения автономное (УПА) в виде стационарного технического средства, предназначенного для тушения пожара, обеспечивающего выпуск огнетушащего вещества при срабатывании от воздействия опасных факторов пожара, в условно-герметичных объемах до 2,2 куб.м. по ГОСТ 27331-87 и ГОСТ 34698-2020 следующих классов:
- подкласс А2 – горение твердых веществ, не сопровождаемое тлением;
- класс В – горение жидких веществ;
- класс Е – пожары, возникающие в помещении с кабелями, электроустановками и электрооборудованием,
- находящегося под напряжением до 10 кВ;
- а также для локализации пожаров подкласса А1.
Преимущественная область применения – моторные и багажные отделения транспортных средств (автомобильных, железнодорожных, водных и др.), электрические шкафы, сейфы, хранилища материальных ценностей и т.п.
Принцип работы огнетушителя основан на генерировании специального огнетушащего аэрозоля, получаемого в результате горения аэрозолеобразующего заряда, размещенного внутри огнетушителя. Огнетушащий аэрозоль, радиально выходящий из огнетушителя, представляет собой белый дым. Тушение источника загорания осуществляется за счет динамического воздействия аэрозольной струи на пламя (сбивание), охлаждения горящего объекта и ингибирования процесса горения. Аэрозоль, образующийся в результате сгорания шашки, при срабатывании огнетушителя, не содержит озон разрушающих веществ.
Технические характеристики
ГОАП Пиростраж | 01-1 | 01-2 | 01-3 | 80 | 20 | 120 | 160 | 200 |
---|---|---|---|---|---|---|---|---|
Максимальный объем условно герметичного объекта, в котором ГОА обеспечивает тушение модельных очагов пожара, л. | 100 | 200 | 300 | 400 | 200 | 600 | 1100 | 2200 |
Масса АОС (аэрозолеобразующего состава), г. | 10 | 20 | 30 | 65 | 20 | 80 | 150 | 300 |
Инерционность генератора (время срабатывания), с | 1 | |||||||
Время подачи огнетушащего аэрозоля в пределах температур эксплуатации, с | 3 | 5 | ||||||
Габаритные размеры, мм: | ||||||||
Высота: | 28 | 38 | 48 | 48 | 85 | 65 | 85 | 2х85 |
Глубина: | 64 | |||||||
Ширина: | 32 | |||||||
Диаметр: | 40 | нет | 35 | |||||
Диаметр фланцев для крепления (основания), мм: | 66 | нет | ||||||
Масса изделия, г.: | 135 | 145 | 160 | 180 | 165 | 220 | 240 | 480 |
Класс пожаров | «А» (подкласс «А2»), «В», «С», «Е» | |||||||
Тип изделия | Стационарный | |||||||
Температура эксплуатации, °С, в диапазоне | минус 60... плюс 95 | |||||||
Допустимое напряжение применения генератора на электроустановках до 10кВ | Соответствие | |||||||
Температура срабатывания, °C: | 170 | |||||||
Срок службы, лет | 10 | |||||||
Нормативные стандарты | Общие технические требования Национальных Стандартов Российской Федерации, ГОСТ Р 53285-2009; ГОСТ 27331-87; ГОСТ 12.1.004-91 п.п.2.2, п.п.2.3; ГОСТ 12.2.007.0-75 п.3.1.10, ГОСТ 34698-2020. | |||||||
Огнетушащий аэрозоль является малотоксичным продуктом, который классифицируется как малоопасный, соответствие требованиям ГОСТ 12.1.007-76 | Соответствие | |||||||
Комплект поставки:
1) генератор огнетушащего аэрозоля; 2) Элементы крепления ГОА на объекте 3) паспорт изделия, совмещенный с руководством по хранению и эксплуатации. |
Соответствие | |||||||
Дополнительная комплектация:
1) Термошнур, м |
не менее 0,2 |
Генератор огнетушащего аэрозоля (ГОА)

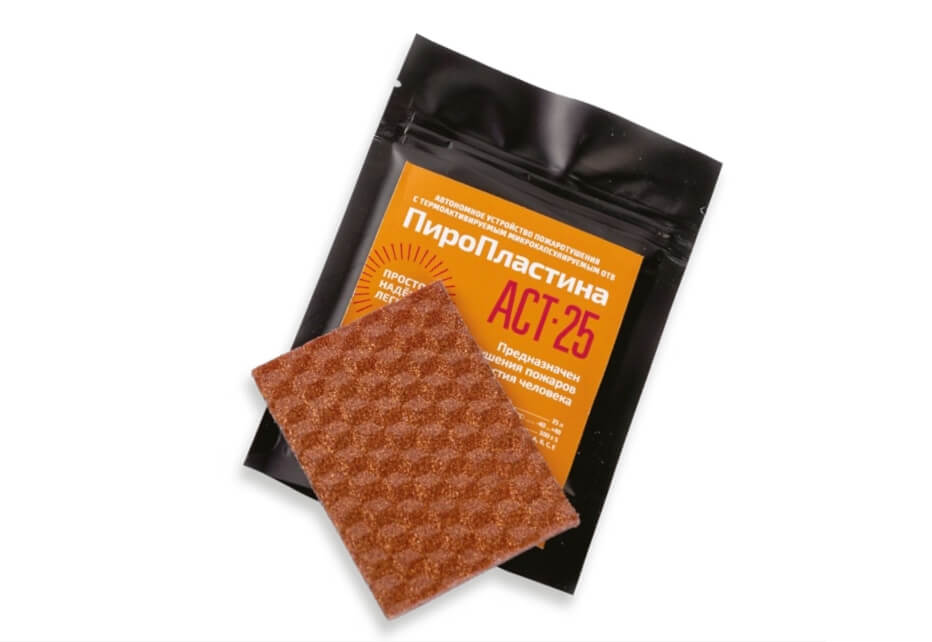

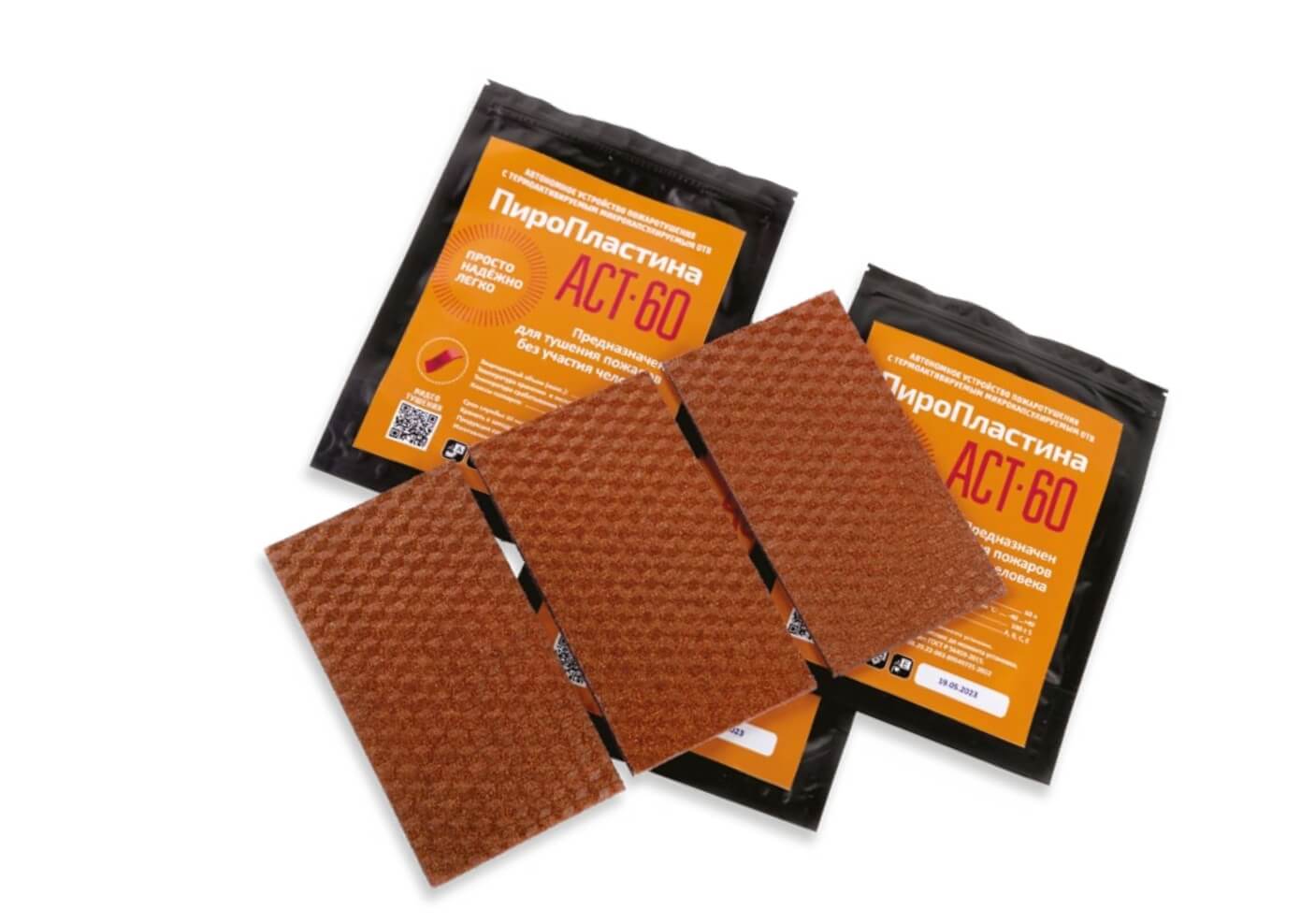

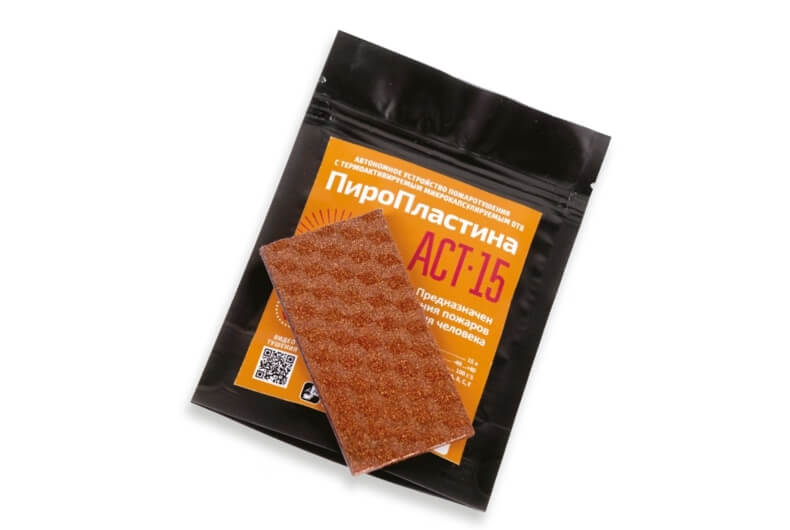

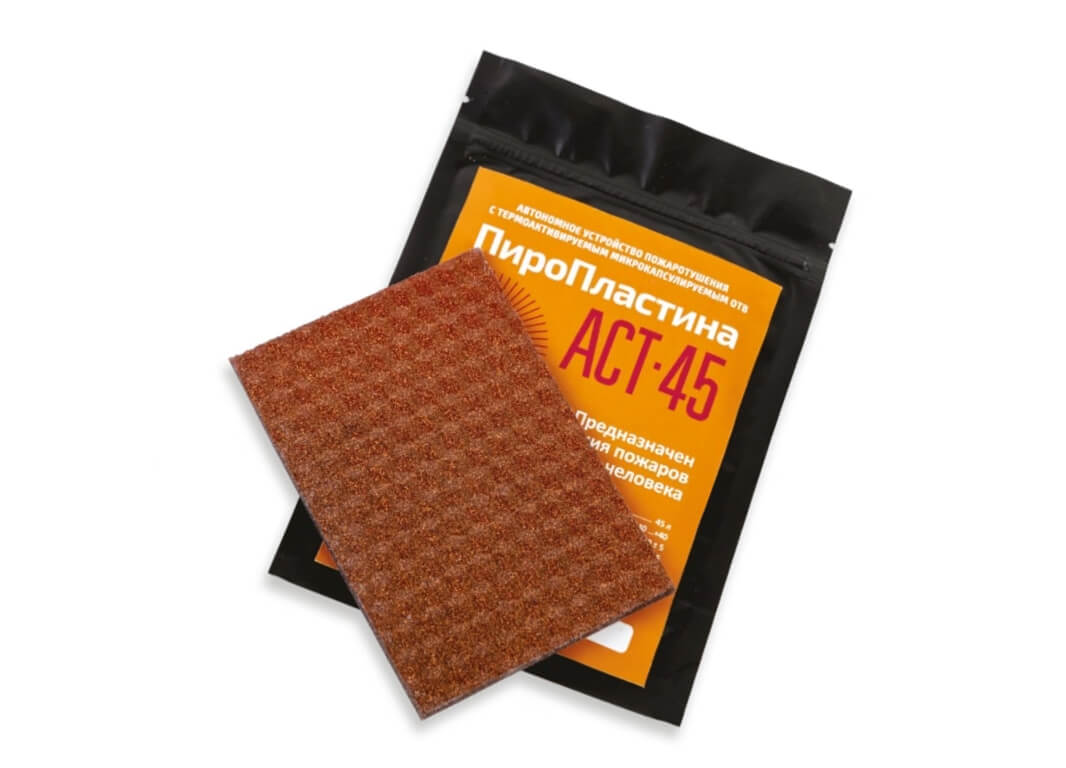

ПИРОПЛАСТИНА
Общие сведения об изделиях: Пиропластина: Р/15/25/45/60
Устройство пожаротушения автономное (УПА) с термоактивирующимся микрокапсулированным огнетушащим веществом Пиропластина – принципиально новое средство огнетушения, разработанное специально для защиты от возгораний в малогабаритных пожароопасных объектах, таких, как электрические розетки, распределительные коробки, счетчики электрической энергии, бытовые и аналогичные электроприборы, распределительные щиты, электрошкафы, шкафы управления, сейфы и др. Пиропластина работает как интеллектуальная автономная система пожаротушения. Воздействие температуры на его активные компоненты вызывает выделение огнетушащего компонента, вплоть до полного подавления очага пожара.
- Изделия Пиропластина могут быть установлены в распределительные щиты, электрошкафы, шкафы управления, крупногабаритные хранилища ценностей, сейфы со степенью защиты не ниже IP20.
- При установке изделий в распределительные щиты, электрошкафы, шкафы управления необходимо соблюдать правила монтажа и эксплуатации электрооборудования и технику безопасности при работе с электрооборудованием под напряжением.
- В случае применения изделий Пиропластина в многосекционных электрошкафах каждая секция должна иметь степень защиты не ниже IP20 и защищаться независимо изделием Пиропластина для соответствующего объёма отсека.
- При срабатывании изделия Пиропластина (если изделие или его часть потемнели), а также при наличии признаков неисправности электрооборудования (потемнения корпусов, проводов, следов перегрева и искрения) необходимо устранить неисправность и заменить изделие Пиропластина на новое.
- Запрещается ударять по изделию и проводить работы, связанные с применением открытого пламени вблизи поверхности изделия.
- При демонтаже изделия повторное его использование не допускается.
- Замените изделие Пиропластина в случае наличия внешних повреждений, проведения электромонтажных и ремонтных работ, появления следов возгорания, истечения срока службы.
- Изделие Пиропластина устанавливается в горизонтальном положении в верхней точке защищаемого объема активным слоем вниз. Изделие Пиропластина устанавливается путем приклеивания к сухой, чистой и обезжиренной поверхности. В процессе установки запрещается производить действия, приводящие к механическому повреждению изделия, наносить на изделия любого рода покрытия (в том числе лакокрасочные) или подвергать его нагреву свыше 80°С.
- Изготовитель гарантирует соответствие изделий Пиропластина требованиям ТУ 28.29.22-003-89549725-2022 ГОСТ Р 56459-2015, ГОСТ 34698-2020 при соблюдении условий транспортирования, эксплуатации и хранения.
Технические характеристики
Наименование показателя | Р | 15 | 25 | 45 | 60 |
---|---|---|---|---|---|
Защищаемый объём (степень защиты не ниже IP20) л, не более | 0,5 | 15 | 25 | 45 | 60 |
Температура срабатывания, °С | 120 ±5 | ||||
Классы пожаров | А, В, С, Е | ||||
Температурный диапазон эксплуатации изделия, °С | - 40...+ 40 | ||||
Гарантийный срок службы, мес.: | 60 |
Устройство пожаротушения автоматическое (УПА)

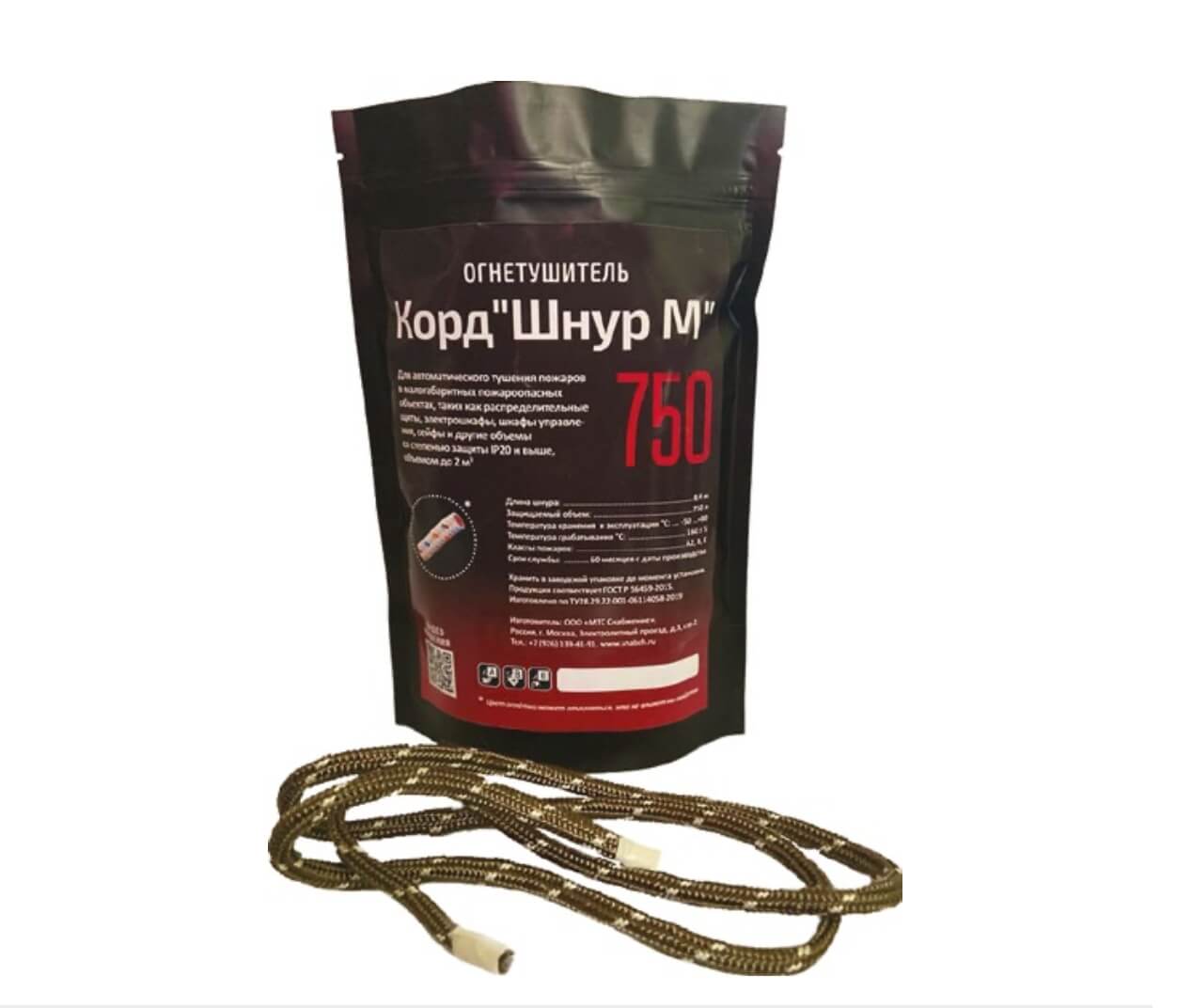

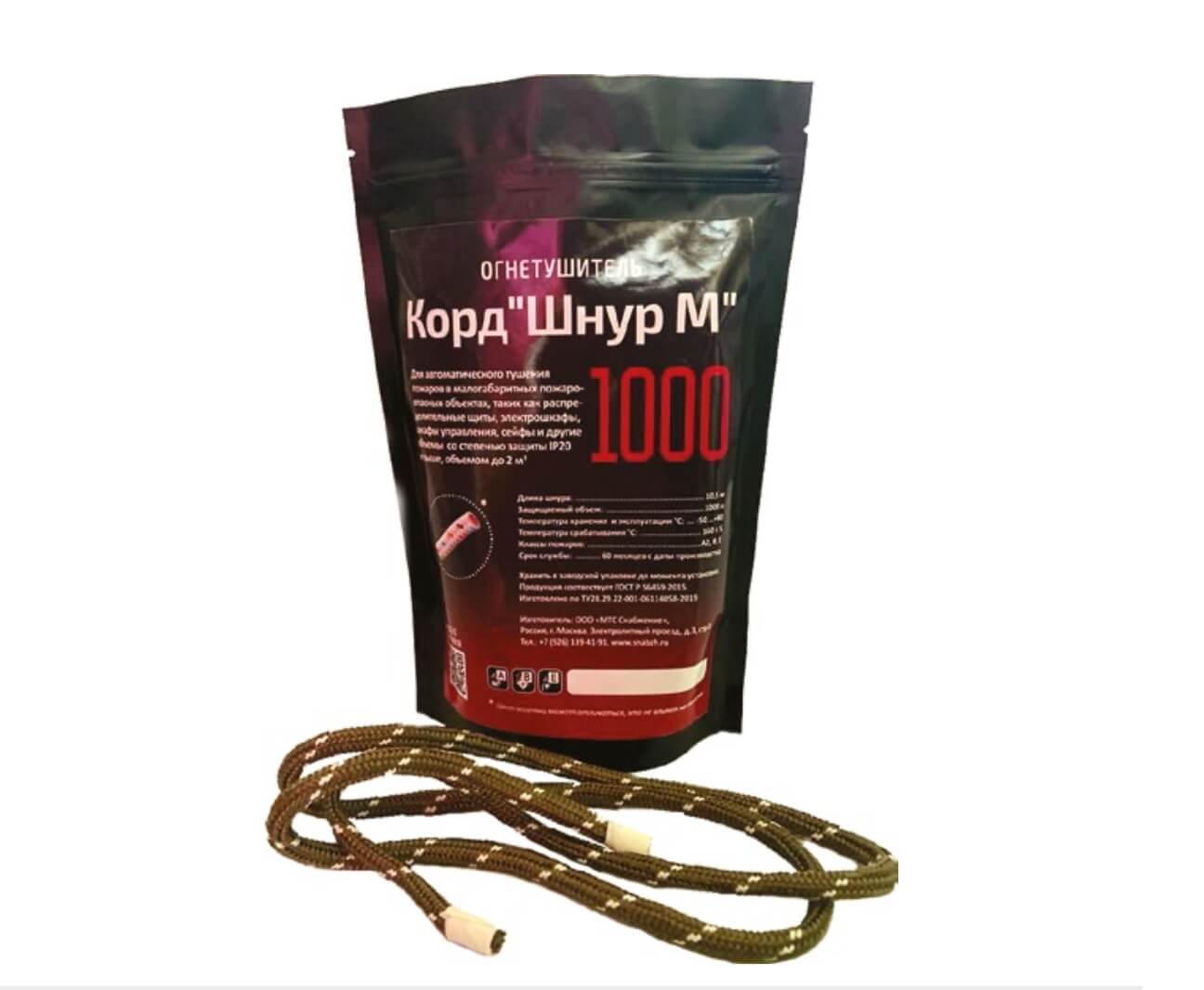

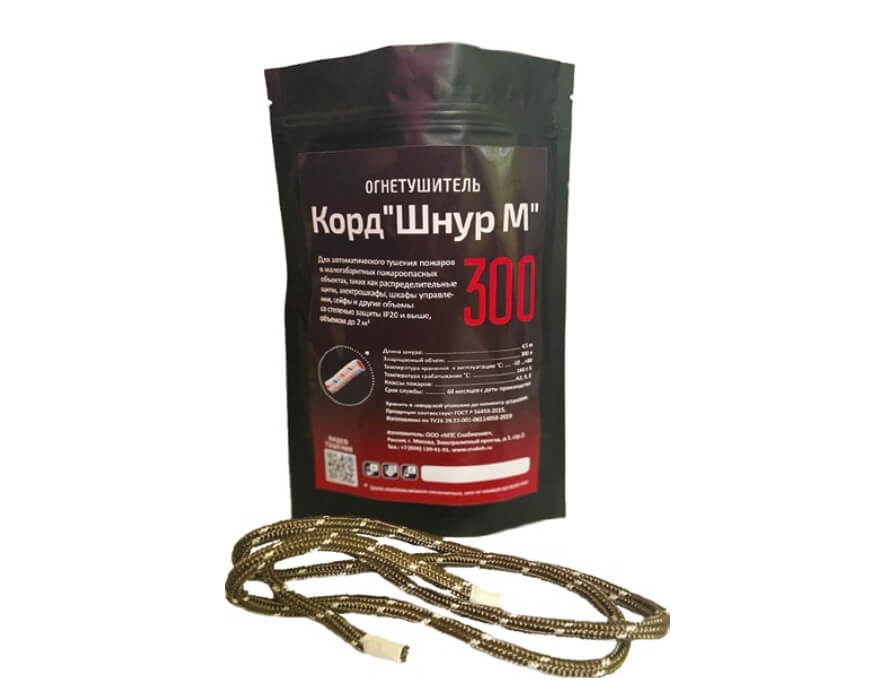

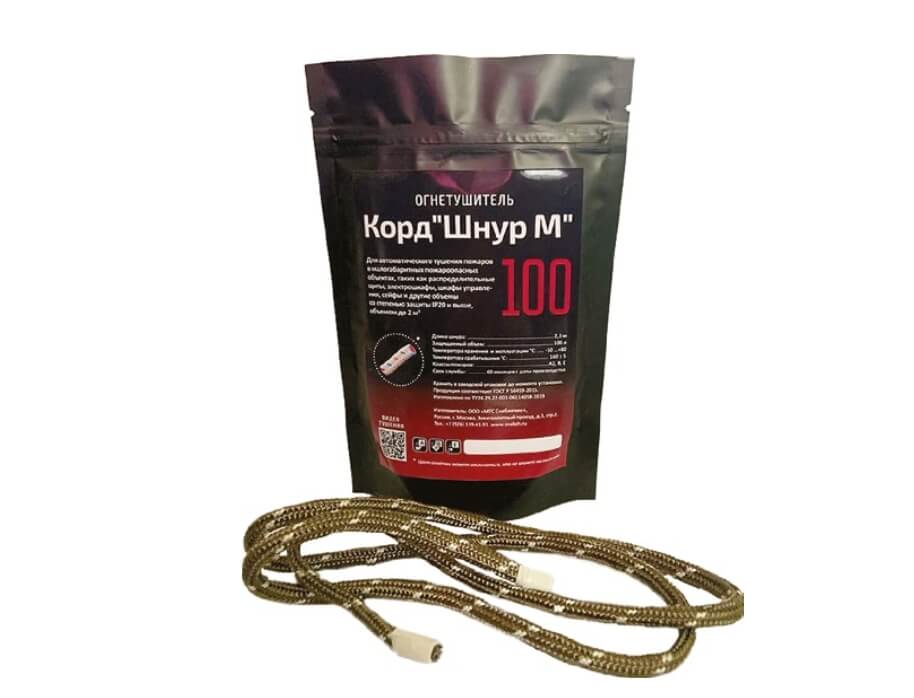

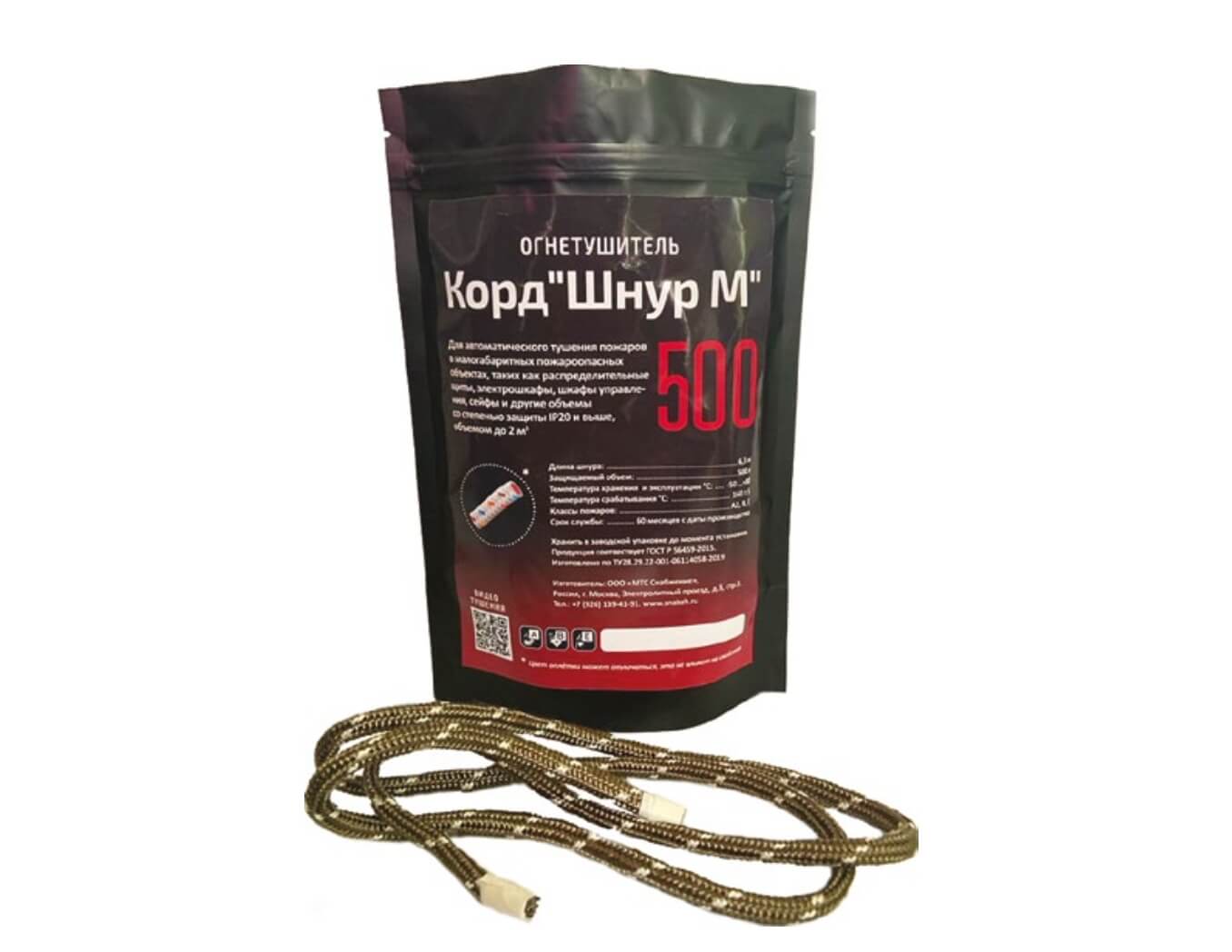

КОРД ШНУР М
Общие сведения об изделиях
Устройство пожаротушения автономное УПА Корд Шнур М с термоактивирующимся микрокапсулированным огнетушащим веществом (далее – изделие) – в виде стационарного технического средства Шнура, предназначенного для тушения пожара, обеспечивающего выпуск огнетушащего вещества при срабатывании от воздействия опасных факторов пожаров класса А2, В и электрооборудования под напряжением в объектах защиты в условно-герметичных объемах до 2000 л (электрощиты, шкафы с электрооборудованием, кабель-каналы), расположенные в помещениях с температурой эксплуатации от минус 50 °С до плюс 80 °С и влажностью не более 80 процентов.
Изделие УПА Корд Шнур М может устанавливаться совместно с электрическим кабелем высокого напряжения в закрытые кабель-каналы, расположенные как в помещениях, так и вне помещений с температурой эксплуатации от минус 50 °С до плюс 80 °С.
Торговое наименование изделия: Устройство пожаротушения автономное типа УПА КОРД ШНУР М с термоактивирующимся микрокапсулированным огнетушащим веществом.
УПА КОРД ШНУР М работает как интеллектуальная система пожаротушения. Воздействие температуры на его активные компоненты вызывает выделение огнетушащего компонента, вплоть до полного подавления очага пожара.
Основные отличительные особенности изделий УПА КОРД ШНУР М:
- гибкая основа дает возможность установки в труднодоступных местах с максимально допустимым радиусом изгиба – 250 мм;
- малый вес, обеспечивает легкую транспортировку продукта;
- прочностные качества позволяют использовать изделие в большом диапазоне температур.
Применение изделий УПА КОРД ШНУР М для защиты оборудования, расположенного в электрошкафах с принудительной вентиляцией, в объемах, ограниченных конструкциями с проемами, возможно при условии увеличения номинала или количества изделия УПА КОРД ШНУР М.
Содержимым микрокапсул могут быть озон безопасные хладоны 217i-1 (2-йодгептафторпропан), 227EA (1,1,1,2,3,3,3 гептафторпропан), ФК-5-1-12 Novec 1230 (FK-5-1-12; CF3CF2С(O)CF(CF3)2; 1,1,1,2,2,4,5,5,5-нонафтор-4-(трифторметил)-3- пентанон) или их смеси.
Технические характеристики
УПА КОРД ШНУР М | 100 | 200 | 500 | 1000 | 2000 |
---|---|---|---|---|---|
Классы пожаров | А2, В, Е | ||||
Степень защиты объекта | IP20 и выше | ||||
Оптимальные температурные условия эксплуатации, °С | от -50 до +80 | ||||
Защищаемый объем, л (дм3) | 100 | 200 | 500 | 1000 | 2000 |
Установка пожаротушения автоматическая

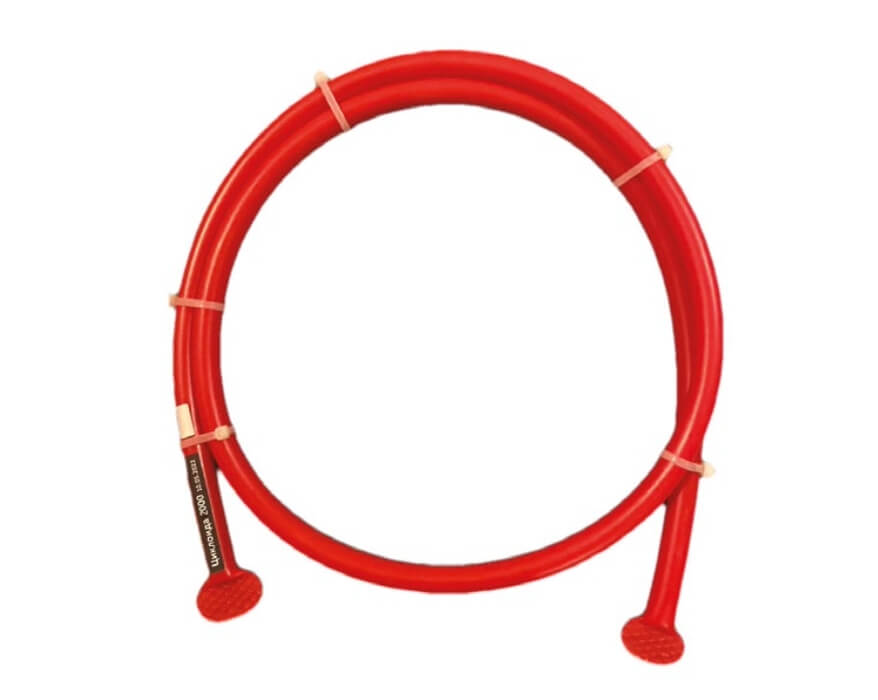

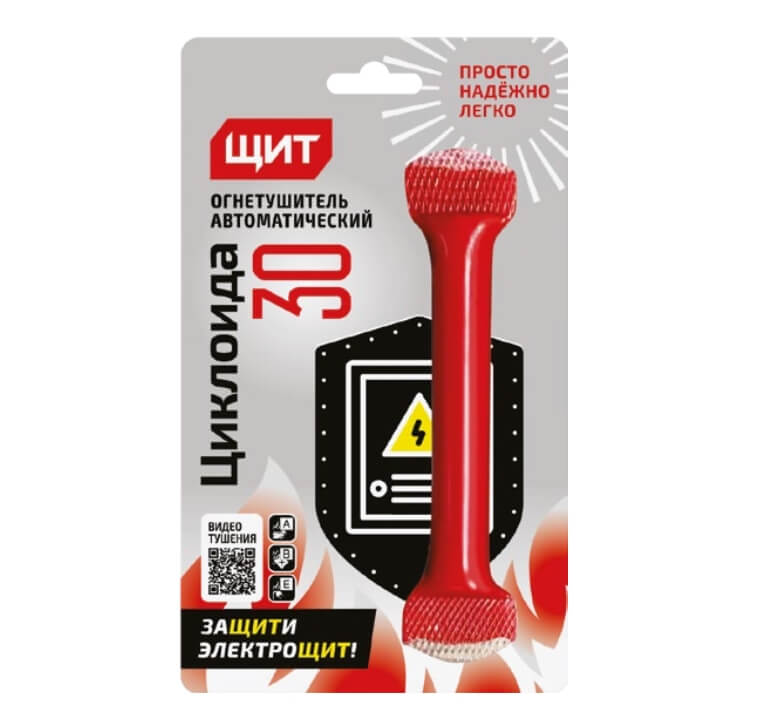

ЦИКЛОИДА
1. Общие сведения об изделиях: «Циклоида-100», «Циклоида-200», «Циклоида-500», «Циклоида-1000», «Циклоида-2000»
1.1 Установка пожаротушения автоматическая «Циклоида» (далее — УПА) стационарного вида, обеспечивающая выпуск огнетушащего вещества при срабатывании от воздействия опасных факторов пожаров класса А2, В и электрооборудования под напряжением в объектах защиты в условно-герметичных объемах до 2500 л (электрощиты, шкафы с электрооборудованием) в том числе, находящемся под напряжением (класс E) по ГОСТ 27331-87.
Установка пожаротушения автоматическая «Циклоида»:
- предназначена для защиты объектов объемом от 0,1 до 2,5 м3 (в зависимости от модели установки) с параметром негерметичности не более 0,1 м-1. Защита объектов с параметром негерметичности более 0,1 м-1 возможна по согласованию с предприятием-изготовителем.
- рекомендуется к применению для защиты таких объектов, как электрические и распределительные шкафы, находящиеся под напряжением, малогабаритные хранилища ценностей, шкафы автоматики, распределительные шкафы и щиты с высоковольтным оборудованием с номинальным напряжением до 10 кВ.
- может применяться как в качестве автономной установки, так и в качестве исполнительного устройства в составе системы пожарной сигнализации и пожаротушения (при использовании совместно с системой принудительного и автоматического запуска, не входящего в комплект поставки установки пожаротушения).
- предназначена для эксплуатации при температуре от - 40 °C до + 60 °C и относительной влажности воздуха до 98 % при температуре + 25 °C.
- относится к классу стационарных средств пожаротушения, не содержащих озон разрушающих веществ.
- применяется в соответствии с разделом 13 Свода Правил 485.1311500.
2. Устройство и принцип действия
2.1 УПА представляет собой трубку из специального полимерного материала, заполненную жидким огнетушащим веществом — сжиженной смесью на основе фторорганических веществ, запаянную с обоих концов. УПА имеет избыточное давление внутри корпуса. Полимерный материал обеспечивает надежное хранение огнетушащего вещества и выпуск огнетушащего вещества при строго определенных условиях.
2.2 Самостоятельное срабатывание установки происходит при прямом воздействии пламени по поверхность или при повышении среднеобъёмной температуры до опасного значения. При самостоятельном срабатывании происходит точечное разрушение полимерной оболочки в месте воздействия опасных факторов пожара (температура, воздействие пламени).
2.3 Срабатывание установки также может происходить с помощью пускового устройства, расположенного на корпусе установки. Сигнал для пускового устройства может быть получен от извещателя пожарного ручного (ИПР) или от системы пожарной сигнализации и пожаротушения, а также от сторонних систем (например, от системы диспетчеризации здания).
2.4 Наличие пускового устройства предусмотрено не всеми комплектациями установки. Пусковое устройство выпускается по отдельном стандарту и имеет свой комплект эксплуатационной документации.
3. Технические характеристики
Установка пожаротушения автоматическая соответствует техническим требованиям ТУ 28.29.22-001-11619501-2019. Основные технические характеристики приведены в таблице:
Модели установки «Циклоида» | 30 | 50 | 100 | 200 | 500 | 1000 | 2000 | |
---|---|---|---|---|---|---|---|---|
Классы пожаров | А2, В, Е | |||||||
Классы возгораний и пожаров | А, В, Е | |||||||
Оптимальные температурные условия эксплуатации, °С | от -50 до +80 | |||||||
Защищаемый объём, не более, м3 | 0,08 | 0,1 | 0,15 | 0,25 | 0,6 | 1,5 | 2,5 | |
Параметр негерметичности защищаемого объёма*, не более, м-1 | 0,2 | 0,1 | ||||||
Минимальный радиус изгиба, м | Не допускается | 0,2 | ||||||
Диаметр изделия, мм | 17 ± 1 | |||||||
Общая длина изделия, мм | 130±5 | 200±5 | 500±50 | 1000 ± 50 | 1800 ± 50 | 2500 ± 50 | 5000 ± 50 | |
Масса ОТВ, г | 7±1 | 20±3 | 110±20 | 220±20 | 350±50 | 500±50 | 1000 ± 50 | |
Масса изделия, не более, г | 25 | 30 | 150 | 280 | 500 | 700 | 1400 | |
Температура эксплуатации | -40 °C ... +60 °C | |||||||
Температура срабатывания | + 120-150 °C | |||||||
Огнетушащая способность, время тушения МОП | Не более 1 минуты | |||||||
Допустимая утечка массы ОТВ в год, не более | 1% | |||||||
Максимальное допустимое номинальное напряжение защищаемого оборудования | 10 кВт | |||||||
Срок службы | 5 лет |
Устройство пожаротушения автономное (УПА)
ГРИБ
Общие сведения об изделиях
Устройство пожаротушения автономное (УПА) ГРИБ — инновационное и весьма эффективное решение
в виде стационарного технического средства в форме полусферы, предназначенного для тушения пожара, обеспечивающего выпуск огнетушащего вещества при срабатывании от воздействия опасных факторов пожаров класса А2, В и электрооборудования под напряжением в объектах защиты в условно-герметичных объемах до 0,03 м3 с параметром негерметичности не более 0,1 м-1
Защита объектов с параметром негерметичности более 0,1 м-1 возможна по согласованию с предприятием- изготовителем.
УПА предназначена для эксплуатации при температуре от -40 °C до +60 °C и относительной влажности воздуха до 98% при температуре + 25°C.
В стандартном исполнении изделие представляет собой герметичную полусферу (форму)
из высокомолекулярного кремний органического соединения (ВКС), в котором установлена макро капсула, заполненная жидким огнетушащим веществом (ГОТВ).
Срабатывание УПА происходит при прямом воздействии пламени или при повышении среднеобъёмной температуры до опасного значения. При этом происходит точечное разрушение корпуса в месте воздействия опасных факторов пожара. При этом происходит не только тушение очага возгорания, но и заполнение защищаемого объема огнетушащим веществом, что позволяет прекратить процесс тления и исключить возможность повторного возгорания
Основные параметры и характеристики изделий должны соответствовать требованиям, указанным в таблице:
Защищаемый объём, не более, м3 | 0,03 |
Масса изделия, не более, г | 50 |
Температура эксплуатации | -40 °C ... +60 °C |
Температура срабатывания | + 120...150 °C |
Огнетушащая способность, время тушения | Не более 1 минуты |
УПА относится к классу стационарных средств пожаротушения, не содержащих озон разрушающих веществ.
УПА применяется в соответствии с разделом 13 Свода Правил 485.1311500.
Генератор огнетушащего аэрозоля (ГОАП)

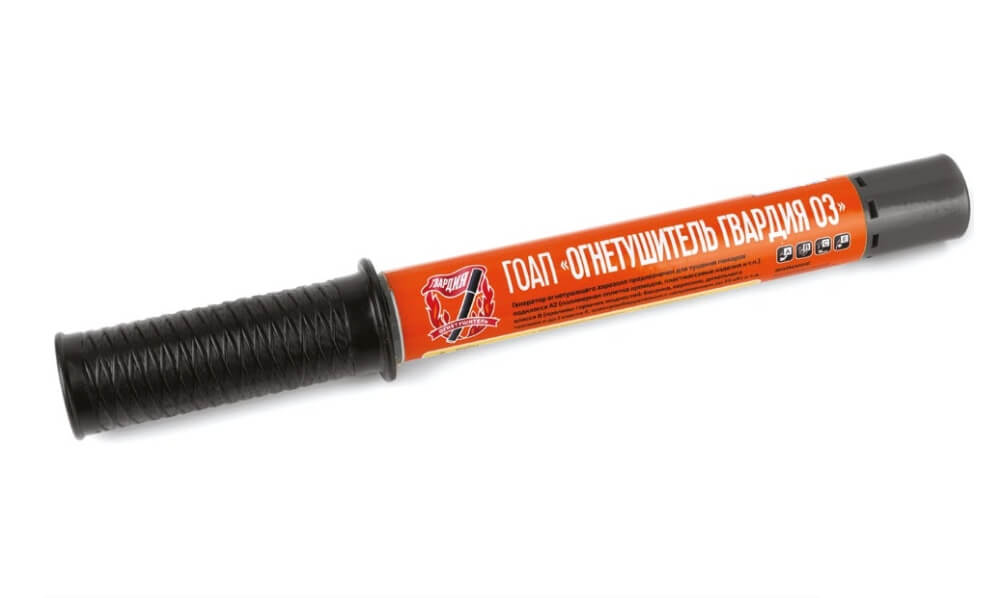

ОГНЕТУШИТЕЛЬ ГВАРДИЯ
Назначение, устройство и принцип действия
Генератор огнетушащего аэрозоля переносной (ГОАП) Огнетушитель Гвардия 01-3 представляет собой аэрозольное устройство пожаротушения переносное (АУПП) с радиальным истечением аэрозоля, три в одном: 1) огнетушитель, 2) дымовая завеса, 3) шумовая,
Предназначен для:
- первичного противопожарного реагирования на возгорание человека и его одежды;
- тушения в условно-герметичных объемах пожаров и загораний по ГОСТ 27331-87 следующих классов:
- Подкласс А2 – горение твердых веществ, не сопровождаемое тлением;
- Класс В – горение жидких веществ;
- Класс Е – пожары, возникающие в помещении с кабелями, электроустановками и электрооборудованием, находящегося под напряжением до 10 кВ;
- Локализации пожаров подкласса А1.
Огнетушитель имеет климатическое исполнение В изделий категорий 1; 1,1; 2; 2,1; 3 по ГОСТ 15150-69. Рабочее значение температуры эксплуатации от -50°С до +80°С (допускается в течение суток повышение на 8 часов температуры до +125°С). Группа механического исполнения по ГОСТ 17516.1-90 – М 25; М 30.
Устройство является изделием разового применения. После срабатывания устройство подлежит демонтажу и утилизации.
УПА приводится в действие путем плавного вытаскивания запальной нити, привязанной к кольцу, которая взаимодействует с теркой, расположенной внутри устройства (на рис. не показано). Огнетушащий аэрозоль выходит направленной струей из отверстия в корпусе устройства. Струя огнетушащего аэрозоля направляется непосредственно в очаг пожара с расстояния не менее 25-30 см., с наветренной стороны (тушение по поверхности). В случае тушения очага загорания (пожара) объемным способом, производится заброс устройства в условно герметичный объем или вложение его внутрь закрываемого объема.
Принцип работы огнетушителя основан на генерировании специального огнетушащего аэрозоля, получаемого в результате горения аэрозолеобразующего заряда, размещенного внутри огнетушителя. Огнетушащий аэрозоль, радиально выходящий из огнетушителя, представляет собой белый дым. Тушение источника загорания осуществляется засчет динамического воздействия аэрозольной струи на пламя (сбивание), охлаждения горящего объекта и ингибирования процесса горения. Аэрозоль, образующийся в результате сгорания шашки, при срабатывании огнетушителя, не содержит озон разрушающих веществ.
Переносной генератор огнетушащего аэрозоля (ГОАП), выполненный в виде цилиндрического корпуса с крышкой содной стороны и переносной ручкой с другой, коаксиально в корпусе размещена камера сгорания с аэрозолеобразующим зарядом, сообщающимся с воспламенителем, смонтированным в крышке корпуса и выполненным в виде транслятора огневого импульса для инициирования термохимической реакции в аэрозолеобразующем заряде, в корпусе также выполнены отверстия для воздушного охлаждения аэрозоля.
Максимальный, условно герметичный объем, защищаемый устройством, м3 | 3,0 |
Продолжительность приведения устройства в действие, время срабатывания, с | 5,5÷1,1 |
Продолжительность подачи ОТВ, с | -90 |
Температурный диапазон использования, °С | -50 - +80 |
Дальность подачи (длина струи) ОТВ, м | 1,5÷2,0 |
Вес устройства, г | 235 |
Срок эксплуатации устройства, лет | 10 |
